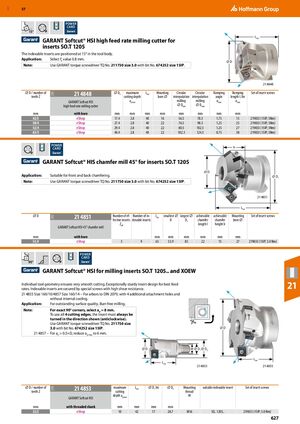

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 627
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Фреза Softcut® HSI с высокой подачей на зуб для пластин SO.T 1205
Сменные пластины установлены под углом 15° в корпусе инструмента.
Применение: Выбрать подачу на зуб fz 0,8 мм.
Примечание: Используйте динамометрический отвёртку GARANT TQ № 211750 размер 3,0 с битой № 674252 размер 15IP.
| ⌀D / количество зубьев Z мм |
21 4848 Фреза Softcut HSI с высокой подачей и отверстием |
⌀D3 мм |
Максимальная глубина резания ap max мм |
Ltot мм |
Диаметр отверстия монтажа мм |
Круговая интерполяция ⌀ Dmin мм |
Круговая интерполяция ⌀ Dmax мм |
Угол врезания αmax ° |
Длина врезания L для αmax мм |
Набор крепёжных винтов пластин |
|---|---|---|---|---|---|---|---|---|---|---|
| 42/3 | eShop | 17,4 | 2,8 | 40 | 16 | 56,5 | 78,3 | 1,75 | 15 | 219833 (15IP; 3Nm) |
| 50/4 | eShop | 27,4 | 2,8 | 40 | 22 | 76,5 | 98,3 | 1,25 | 25 | 219833 (15IP; 3Nm) |
| 52/4 | eShop | 29,4 | 2,8 | 40 | 22 | 80,5 | 102,3 | 1,25 | 27 | 219833 (15IP; 3Nm) |
| 63/5 | eShop | 40,4 | 2,8 | 40 | 22 | 102,3 | 124,3 | 0,75 | 38 | 219833 (15IP; 3Nm) |
Фреза Softcut® HSI для фасок 45° для пластин SO.T 1205
Применение: Подходит для обработки фасок спереди и сзади.
Примечание: Используйте динамометрический отвёртку GARANT TQ № 211750 размер 3,0 с битой № 674252 размер 15IP.
| ⌀D мм |
21 4851 Фреза Softcut HSI для фасок 45° с отверстием |
Количество эффективных пластин Zeff | Количество индексируемых пластин | Ltot мм |
Наименьший ⌀D мм |
Наибольший ⌀D1 мм |
Достижимая длина фаски l мм |
Достижимая высота фаски h мм |
Диаметр отверстия монтажа мм |
Набор крепёжных винтов пластин |
|---|---|---|---|---|---|---|---|---|---|---|
| 53,9 | eShop | 3 | 9 | 65 | 53,9 | 85 | 22 | 15 | 27 | 219833 (15IP; 3.0 Nm) |
Фреза Softcut® HSI для пластин SO.T 1205.. и XOEW
Индивидуальная геометрия инструмента обеспечивает очень гладкую обработку. Исключительно прочная конструкция пластины для лучших подач. Сменные пластины закреплены специальными винтами с высокой устойчивостью к срезу.
21 4855 размер 160/10/4857 размер 160/14 – Для оправок по DIN 2079, с 4 дополнительными отверстиями крепления и без внутреннего охлаждения.
Применение: Для отличного качества поверхности. Фрезерование без заусенцев.
Примечание: Для точных углов 90°, выберите ap = 8 мм. Для использования всех 4 режущих кромок пластину необходимо всегда поворачивать в указанном направлении (против часовой стрелки). Используйте динамометрический отвёртку GARANT TQ № 211750 размер 3,0 с битой № 674252 размер 15IP.
21 4857 – При ae > 0,5×D уменьшить ap max до 6 мм.
| ⌀D / количество зубьев Z мм |
21 4853 Фреза Softcut HSI с конической хвостовиком |
Максимальная глубина резания ap max мм |
Ltot мм |
⌀D1 h6 мм |
⌀D2 мм |
Резьба монтажа M | Совместимая сменная пластина | Набор крепёжных винтов пластин |
|---|---|---|---|---|---|---|---|---|
| 32/2 | eShop | 10 | 42 | 17 | 28,7 | M16 | SO.. 1205.. | 219833 (15IP; 3.0 Nm) |
