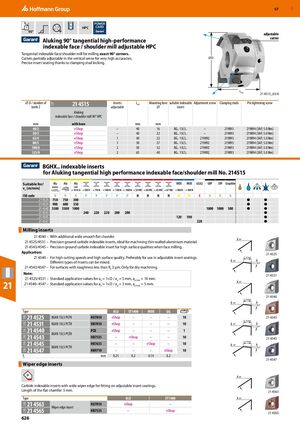

POWER CARD HPC 90° – Регулируемая фреза
Фреза торцевая/плечевая Aluking 90° тангенциальная высокопроизводительная HPC
Тангенциальная фреза для обработки точных 90° углов. Режущие пластины частично регулируемы в вертикальном направлении для обеспечения очень высокой точности. Точное позиционирование пластин благодаря стопорному винту крепления.
Примечание: Используйте отвертку GARANT TQ № 211750 размер 1.5 с битом № 674252 размер 8IP.
| ⌀ D / Количество зубьев Z (мм) | Модель 21 4515 | Пластины регулируемые | Ltot (мм) | Отверстие крепления ⌀ (мм) | Подходящие пластины | Винт регулировки | Стопорные винты | Винт затягивания шпильки |
|---|---|---|---|---|---|---|---|---|
| 40/2 | eShop | – | 40 | 16 | BG.. 15L5.. | – | 219893 | 219894 (3AF; 5.0 Nm) |
| 50/3 | eShop | – | 40 | 22 | BG.. 15L5.. | – | 219893 | 219894 (3AF; 5.0 Nm) |
| 63/4 | eShop | 1 | 40 | 22 | BG.. 15L5.. | 219892 | 219893 | 219894 (3AF; 5.0 Nm) |
| 80/5 | eShop | 1 | 50 | 27 | BG.. 15L5.. | 219892 | 219893 | 219894 (3AF; 5.0 Nm) |
| 100/6 | eShop | 2 | 50 | 32 | BG.. 15L5.. | 219892 | 219893 | 219894 (3AF; 5.0 Nm) |
| 125/8 | eShop | 2 | 63 | 40 | BG.. 15L5.. | 219892 | 219893 | 219894 (3AF; 5.0 Nm) |
Индексируемые пластины BGHX для фреза Aluking высокопроизводительная торцевая/плечевая № 214515
| Код ISO / Пригодна для | vc [м/мин] N | vc [м/мин] P | vc [м/мин] H | vc [м/мин] M | vc [м/мин] K |
|---|---|---|---|---|---|
| 21 4525 | 750, 750, 300 | – | – | – | ●, ● |
| 21 4531 | 900, 600, 350 | – | – | – | ●, ● |
| 21 4540 | 3500, 3500, 1000 | – | 1000, 1000, 500 | – | ●, ● |
| 21 4543 | 240, 220, 220 | 200, 200 | – | – | ● |
| 21 4545 | – | – | 120, 100 | – | ● |
| 21 4547 | – | – | – | 220 | ● |
Индексируемые пластины
- 21 4540 – С дополнительной широкой гладкой плоской фаской. Для высоких скоростей резания и высокого качества поверхности. Рекомендуется для использования в регулируемых креплениях пластин.
- 21 4525/4531 – Прецизионно отшлифованные карбидные пластины, идеальны для обработки тонкостенного алюминиевого материала. Стандартные значения параметров: ae = 1×D / ap = 5 мм, ap max = 10 мм.
- 21 4543/4545 – Прецизионно отшлифованная карбидная пластина для высокого качества поверхности при фрезеровании торцов. Стандартные значения параметров: ae = 1×D / ap = 3 мм, ap max = 5 мм.
- 21 4543/4547 – Для поверхностей с шероховатостью менее Rz 3 мкм. Только для сухого фрезерования.
Различные типы пластин можно смешивать.
| Модель | Обозначение пластины | Материал / Покрытие | ALU | ST1400 | INOX | GG | Кол-во |
|---|---|---|---|---|---|---|---|
| 21 4525 | BGHX 15L5 PCFR | HU7810 | eShop | – | – | – | 10 |
| 21 4531 | BGHX 15L5 PCTR | HB7810 | eShop | – | – | – | 10 |
| 21 4540 | BGHX 15L5 PCER | PCD | eShop | – | – | – | 1 |
| 21 4543 | – | HB7535 | – | eShop | – | – | 10 |
| 21 4545 | BGHX 15L5 PCTR | HB7635 | – | – | eShop | – | 10 |
| 21 4547 | – | HB9710 | – | – | – | eShop | 10 |
fz: 0,25 (ALU), 0,2 (ST1400), 0,14 (INOX), 0,2 (GG) мм
Пластины с острой кромкой
Карбидные пластины с широкой острой кромкой для монтажа на регулируемые крепления пластин. Длина плоской фаски: 5 мм.
| Модель | Обозначение пластины | ALU | ST1400 |
|---|---|---|---|
| 21 4563 | – | HU7810, eShop | – |
| 21 4565 | Пластина с острой кромкой | HB7535, – | eShop |
