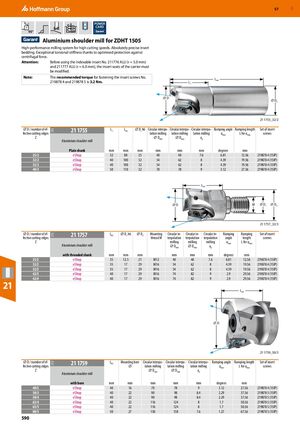

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 590

Предыдущая страница Следующая страница

Навигация

Плечевая фреза из алюминия для ZDHT 1505

Высокопроизводительная фрезерная система для высоких скоростей резания. Абсолютно точная посадка пластины. Исключительная крутильная жёсткость благодаря оптимизированной защите от центробежной силы.

Внимание: Перед использованием переходной пластины № 211776 ALU (r = 5.0 мм) и 211777 ALU (r = 6.0 мм) необходимо модифицировать посадочные места для пластин в держателе.

Примечание: Рекомендуемый момент затяжки для крепления винтов пластины № 219878 4 и 219878 5 составляет 3.2 Нм.

Плечевая фреза из алюминия с гладким хвостовиком

Ø D / количество эффективных режущих кромок Z 21 1755 / 21O L1 (мм) Ltot (мм) Ø Ds h6 (мм) Круговая интерполяция Ø Dmin (мм) Круговая интерполяция Ø Dmax (мм) Круговая интерполяция ap (мм) Максимальный угол врубания αmax (градусы) Длина врубания L для αmax (мм) Набор винтов для крепления пластин
25/2 eShop 32 88 25 40 48 7.6 6.81 12.56 219878 4 (15IP)
32/2 eShop 40 100 32 54 62 8 4.39 19.56 219878 4 (15IP)
32/3 eShop 40 100 32 54 62 8 4.39 19.56 219878 4 (15IP)
40/3 eShop 50 110 32 70 78 9 3.12 27.56 219878 4 (15IP)

Плечевая фреза из алюминия с резьбовым хвостовиком

Ø D / количество эффективных режущих кромок Z 21 1757 / 21O Ltot (мм) Ø D1 h6 (мм) Ø D2 (мм) Резьба крепления M Круговая интерполяция Ø Dmin (мм) Круговая интерполяция Ø Dmax (мм) Круговая интерполяция ap (мм) Максимальный угол врубания αmax (градусы) Длина врубания L для αmax (мм) Набор винтов для крепления пластин
25/2 eShop 35 12.5 21 M12 40 48 7.6 6.81 12.56 219878 4 (15IP)
32/2 eShop 35 17 29 M16 54 62 8 4.39 19.56 219878 4 (15IP)
32/3 eShop 35 17 29 M16 54 62 8 4.39 19.56 219878 4 (15IP)
42/3 eShop 40 17 29 M16 74 82 9 2.9 29.56 219878 4 (15IP)
42/4 eShop 40 17 29 M16 74 82 9 2.9 29.56 219878 4 (15IP)

Плечевая фреза из алюминия с отверстием

Ø D / количество эффективных режущих кромок Z 21 1759 / 21O Ltot (мм) Монтажное отверстие Ø (мм) Круговая интерполяция Ø Dmin (мм) Круговая интерполяция Ø Dmax (мм) Круговая интерполяция ap (мм) Максимальный угол врубания αmax (градусы) Длина врубания L для αmax (мм) Набор винтов для крепления пластин
40/3 eShop 40 16 70 78 9 3.12 27.56 219878 4 (15IP)
50/3 eShop 40 22 90 98 8.4 2.29 37.56 219878 5 (15IP)
50/4 eShop 40 22 90 98 8.4 2.29 37.56 219878 5 (15IP)
63/4 eShop 40 22 116 124 8 1.7 50.56 219878 5 (15IP)
63/5 eShop 40 22 116 124 8 1.7 50.56 219878 5 (15IP)
80/5 eShop 50 27 150 158 7.6 1.27 67.56 219878 5 (15IP)
