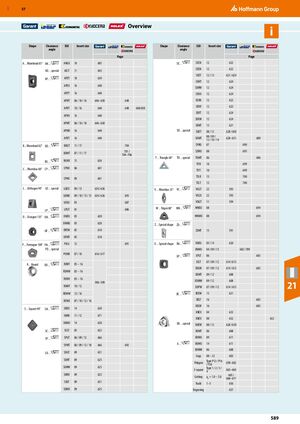

Обзор
| Форма | Угол переднего угла | Код ISO | Размер пластины | Страница |
|---|---|---|---|---|
| A — Ромбовидная 85° | AN — 0° | ANGX 10 | 605 | |
| AO — специальная 11° | AO.T 11 | 643 | ||
| AP | APET 18 / APEX 16 / APFT 16 / APHT 06/10/16 / APKT 10/16 / APKX 16 / APMT 06/10/18 / APMX 16 / APXT 16 | 646–650 | ||
| B — Ромбовидная 82° | BD — 15° | BDGT 11/17 / BDMT 07/11/17 | 701–706 | |
| BG — 30° / 11° | BGHX 15 | 626 | ||
| C — Ромб 80° | CP — 11° | CPHX 06 / CPHX 09 | 601 | |
| L — Ортогональная 90° | LO — специальная | LOEU 09/13 / LOMU 09/10/13/15 / LOGU 03 | 634–693 | |
| LP — 11° | LPGT 01 | 686 | ||
| O — Восьмиугольная 135° | ON — 0° | ONEU 05 / ONMU 05 | 620 | |
| OF — 25° | OFEW 05 / OFMT 05 | 618 | ||
| P — Пятиугольная 108° | PN — 0° | PN.U 12 | 691 | |
| PO — специальная / 15° | POMX 07/10 | 616–617 | ||
| R — Круглая | RD — 15° | RDHT 05–16 / RDHW 05–16 / RDHX 05–16 / RDMT 10/12 / RDMW 12/16 / RDNX 07/10/12/16 | 598–599 | |
| S — Квадратная 90° | SN — 0° | SNEU 14 / SNHX 11/12 / SNMU 14 | 620 | |
| SC — 7° | SCLT 05 | 652 | ||
| SP — 11° | SPGT 06/09/12 / SPMT 06/09/12/18 | 666–692 | ||
| SD — 15° | SDGT 09 / SDHT 09 / SDHW 09 / SDHX 09 / SDLT 09 / SDMX 09 | 625–651 | ||
| SE — 20° | SECN 12 / SEEN 12 / SEET 12/13 / SEHT 12 / SEHW 12 / SEKA 12 / SEKN 12 / SEKR 12 / SEKT 12 / SEKW 12 / SEMT 13 | 621–624 | ||
| SO — специальная | SOET 08/12 / SOMT 08/09/12/10/14 | 628–631 / 689 | ||
| SYHU 07 | 690 | |||
| SZMU 08 | 695 | |||
| T — Треугольная 60° | TO — специальная | TOMT 06 | 696 | |
| TP.R 10 / TP.T 10 | 699 | |||
| TD.R 15 / TD.T 15 | 700 | |||
| V — Ромб 35° | VC — 7° | VCGT 22 / VCGX 22 | 593 | |
| VDGT 11 / 15° | 594 | |||
| W — Треугольная 80° | WN | WNEU 08 / WNMU 08 | 694 | |
| X — Специальная форма | XN — 0° | XNEU 05/14 / XNMU 04/09/13 / XNEX 04 / XNEX 08 | 620 / 683 / 709 / 632–633 | |
| XP — 15° | XPLT 06 | 685 | ||
| XD | XD.T 07/09/12 / XDLW 07/09/12 / XDMT 09/12 / XDMW 09/12 / XDPW 07/09/12 | 614–615 / 608 / 685 | ||
| XE | XEEW 13 / XELT 16 / XELW 16 | 621 / 685 | ||
| XO — специальная / 20° | XOEW 08/12 / XOMT 06 / XOMU 09 / XOMU 14 / XOMW 06 | 628–630 / 608 / 611 | ||
| Z — Специальная форма | ZD — 0° | ZDHT 15 | 591 |
Копия 08–32 — 603
Тип Polygon P12/P16/P26 — 658–662
Трёхсторонний тип 1/2/3/4 — 663–665
Глубина резания ap 1.0–5.0 — 668–671
Радиусы 1–5 — 656
Гравирование — 657
