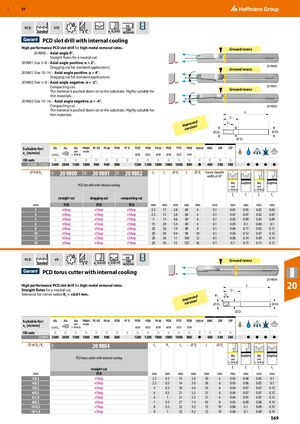

Спиральная фреза PCD с внутренним охлаждением

Высокопроизводительная спиральная фреза PCD для высокой производительности.

Типы фрез

  • 20 9800 – Осевой угол 0°. Прямые канавки для нейтрального режущего действия.
  • 20 9801 (размеры 3–8) – Осевой угол положительный. α = 2°. Режущее действие при стандартных приложениях.
  • 20 9801 (размеры 10–16) – Осевой угол положительный. α = 4°. Режущее действие при стандартных приложениях.
  • 20 9802 (размеры 3–8) – Осевой угол отрицательный. α = -2°. Режущее действие на сжатие. Материал прижимается к подложке. Идеально подходит для тонких материалов.
  • 20 9802 (размеры 10–16) – Осевой угол отрицательный. α = -4°. Режущее действие на сжатие. Материал прижимается к подложке. Идеально подходит для тонких материалов.
⌀ DC (мм) 20 9800 (PCD) 20 9801 (PCD) 20 9802 (PCD) Lc (мм) L1 (мм) ⌀ D1 (мм) L (мм) ⌀ Ds (мм) Ширина фаски при 45° (мм) fz прямой (мм/зуб) fz режущее (мм/зуб) fz сжатие (мм/зуб) fz (мм/зуб)
3 eShop eShop eShop 2,5 15 2,8 60 6 0,1 0,01 0,05 0,02 0,05
4 eShop eShop eShop 2,5 15 3,8 60 6 0,1 0,01 0,07 0,02 0,07
5 eShop eShop eShop 3 15 4,6 60 6 0,1 0,02 0,09 0,03 0,09
6 eShop eShop eShop 15 20 5,4 60 6 0,1 0,03 0,1 0,04 0,1
8 eShop eShop eShop 20 30 7,4 80 8 0,1 0,04 0,11 0,05 0,11
10 eShop eShop eShop 20 30 9,4 90 10 0,1 0,06 0,12 0,07 0,12
12 eShop eShop eShop 20 30 11 100 12 0,1 0,08 0,14 0,09 0,14
16 eShop eShop eShop 20 30 15 125 16 0,1 0,1 0,15 0,11 0,15

Тороидальная фреза PCD с внутренним охлаждением

Высокопроизводительная спиральная фреза PCD для высокой производительности. Прямые канавки для нейтрального режущего действия.

Допуск на радиус скругления R1 = ±0,01 мм.

⌀ DC / R1 (мм) PCD Lc (мм) R1 (мм) L1 (мм) ⌀ D1 (мм) L (мм) ⌀ Ds (мм) fz прямой (мм/зуб) fz (мм/зуб) fz (мм/зуб) fz (мм/зуб)
3/0,3 eShop 2,5 0,3 14 2,8 50 6 0,03 0,06 0,05 0,1
4/0,5 eShop 2,5 0,5 14 3,8 50 6 0,03 0,06 0,05 0,1
5/0,5 eShop 3 0,5 18 4,6 54 6 0,04 0,07 0,07 0,12
6/0,5 eShop 6 0,5 21 5,5 57 6 0,04 0,07 0,07 0,12
6/1,0 eShop 6 1 21 5,5 57 6 0,04 0,07 0,07 0,12
8/0,5 eShop 7 0,5 27 7,4 63 8 0,05 0,09 0,08 0,14
10/0,5 eShop 8 0,5 32 9,2 72 10 0,06 0,1 0,09 0,14
10/1,0 eShop 8 1 32 9,2 72 10 0,06 0,1 0,09 0,14
