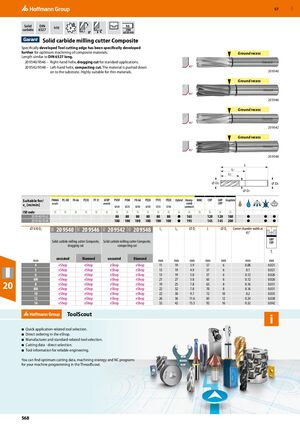

Фреза из сплошного карбида для композитов

Специально разработана для оптимальной обработки композитных материалов. Длина аналогична DIN 6527 длинному типу.

Типы фрез

  • 20 9540/9542 – Правое направление спирали, режущее действие при стандартных приложениях.
  • 20 9542/9548 – Левое направление спирали, режущее действие на сжатие. Материал прижимается к подложке. Идеально подходит для тонких материалов.
⌀ DC (мм) 20 9540 (без покрытия) 20 9540 (Diamond) 20 9542 (без покрытия) 20 9542 (Diamond) Lc (мм) L1 (мм) ⌀ D1 (мм) L (мм) ⌀ Ds (мм) Ширина фаски при 45° (мм) fz (мм/зуб)
4 eShop eShop eShop eShop 11 19 3,9 57 6 0,08 0,021
5 eShop eShop eShop eShop 13 19 4,9 57 6 0,1 0,021
6 eShop eShop eShop eShop 13 19 5,8 57 6 0,12 0,026
6M eShop eShop eShop eShop 21 27 5,8 65 6 0,12 0,026
8 eShop eShop eShop eShop 19 25 7,8 63 8 0,16 0,031
8M eShop eShop eShop eShop 22 32 7,8 70 8 0,16 0,031
10 eShop eShop eShop eShop 22 30 9,7 72 10 0,2 0,035
12 eShop eShop eShop eShop 26 36 11,6 83 12 0,24 0,038
16 eShop eShop eShop eShop 32 42 15,5 92 16 0,32 0,042

ToolScout

  • Быстрый выбор инструмента в зависимости от приложения
  • Прямой заказ в eShop
  • Выбор инструмента, связанный с производителем и стандартом
  • Данные резания — прямой выбор
  • Информация об инструменте для надежного проектирования

Вы можете найти оптимальные данные резания, стратегию обработки и NC-программы для программирования вашей машины в ThreadScout.
