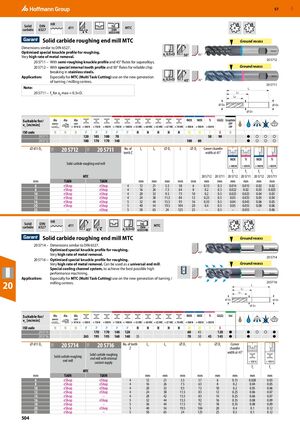

Фреза концевая из твердого сплава для обработки MTC

Размеры соответствуют DIN 6527. Оптимизированный профиль со специальной геометрией для черновой обработки. Очень высокий съем материала.

Варианты исполнения

  • 20 5711 – С профилем полуфинишной обработки и спиралью 45° для суперсплавов.
  • 20 5712 – Со специальным внутренним профилем зубьев и спиралью 50° для надежного дробления стружки в нержавеющих сталях.

Применение

Особенно для использования методом MTC (многофункциональная обработка) на современном поколении токарно-фрезерных центров.

Примечание

20 5711 – fz при ap макс = 0.5×D.

Область применения и скорости резания

Код ISO Скорость резания vc [м/мин] Специальные материалы
N P H M K S K
20 5711 120 100 50 90
20 5712 180 170 100

Технические характеристики моделей 20 5712 и 20 5711

⌀ d11 (мм) Покрытие Кол-во зубьев Z Lc (мм) L1 (мм) ⌀ D1 (мм) L (мм) ⌀ Ds (мм) Подача на зуб fz (мм)
20 5712 20 5711 20 5712 20 5711 20 5712 20 5711
6 TiAlN 4 12 21 5.5 58 6 0.15 0.3 0.014 0.015 0.02 0.02
8 TiAlN 4 16 26 7.5 64 8 0.2 0.3 0.022 0.02 0.03 0.025
10 TiAlN 4 20 32 9.5 73 10 0.2 0.5 0.025 0.025 0.04 0.03
12 TiAlN 4 24 38 11.5 84 12 0.25 0.5 0.03 0.035 0.05 0.04
16 TiAlN 5 32 44 15.5 93 16 0.35 0.5 0.04 0.045 0.06 0.05
20 TiAlN 5 40 54 19.5 104 20 0.4 0.5 0.05 0.055 0.08 0.06
25 TiAlN 5 50 65 24 125 25 – 0.5 – 0.055 – 0.06

Фреза концевая из твердого сплава для обработки MTC

20 5714 – Размеры соответствуют DIN 6527. Оптимизированный профиль со специальной геометрией для черновой обработки. Очень высокий съем материала.

20 5716 – Оптимизированный профиль со специальной геометрией для черновой обработки. Очень высокий съем материала. Может использоваться в качестве универсальной концевой фрезы. Специальная система охлаждения для достижения наилучшего высокопроизводительного фрезерования.

Применение

Особенно для использования методом MTC (многофункциональная обработка) на современном поколении токарно-фрезерных центров.

Область применения и скорости резания

Код ISO Скорость резания vc [м/мин] Специальные материалы
N P H M S K M K
20 5714 140 60 120
20 5716 265 160 35 70 45 145

Технические характеристики моделей 20 5714 и 20 5716

⌀ d11 (мм) Покрытие Кол-во зубьев Z Lc (мм) L1 (мм) ⌀ D1 (мм) L (мм) ⌀ Ds (мм) Фаска (мм) Подача на зуб fz < 900 N (мм)
20 5714 20 5716 20 5714 20 5716
6 TiAlN 4 12 21 5.5 57 6 0.15 0.028 0.03
8 TiAlN 4 16 26 7.5 63 8 0.2 0.04 0.05
10 TiAlN 4 20 32 9.5 72 10 0.2 0.05 0.06
12 TiAlN 4 24 38 11.5 83 12 0.25 0.06 0.07
14 TiAlN 4 28 42 13.5 83 14 0.25 0.06 0.07
16 TiAlN 5 32 44 15.5 92 16 0.35 0.08 0.09
18 TiAlN 5 36 44 17.5 92 18 0.35 0.08 0.09
20 TiAlN 5 40 54 19.5 104 20 0.4 0.1 0.12
25 TiAlN 5 50 65 24 125 25 0.5 0.1 0.12
