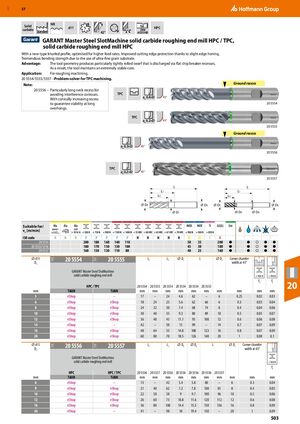

GARANT Master Steel SlotMachine

Фреза концевая из твердого сплава для черновой обработки HPC / TPC

Оснащена новым типом профиля со специальной геометрией, оптимизированным для повышенных подач. Улучшенная защита режущей кромки благодаря легкому скругливанию. Исключительная прочность на изгиб благодаря использованию субстрата с ультратонким зерном.

Преимущества

Геометрия резца обеспечивает образование особо плотно скрученной стружки, удаляемой через плоские углубления для дробления стружки. В результате резец сохраняет исключительно устойчивую конструкцию.

Применение

Для черновой обработки.

Варианты исполнения

  • 20 5554/5555/5557 – Универсальное решение для обработки методом TPC.
  • 20 5556 – Особо длинная впадина на участке шейки для предотвращения помех контурам. С конически увеличивающейся впадиной для обеспечения устойчивости при больших вылетах инструмента.

Область применения и скорости резания

Код ISO Модель Скорость резания vc [м/мин] Высокопроизводительные материалы Другие
N P H M K H K Общее
20 5554 200 140 50 200
20 5555/5556 180 130 45 180
20 5557 160 110 40 160

Технические характеристики 20 5554 и 20 5555

⌀ d11 (мм) Покрытие Модель 20 5554 Модель 20 5555 Lc (мм) L1 (мм) ⌀ D1 (мм) L (мм) ⌀ Ds (мм) Фаска 45° (мм) fz < 900 N (мм)
5 TiAlN В наличии – 17 62 4.6 62 6 0.25 0.02
6 TiAlN В наличии В наличии 18 62 5.6 66 6 0.3 0.03
8 TiAlN В наличии В наличии 24 68 7.4 74 8 0.4 0.04
10 TiAlN В наличии В наличии 30 80 9.3 89 10 0.5 0.05
12 TiAlN В наличии В наличии 36 93 11.1 100 12 0.6 0.06
14 TiAlN В наличии – 42 99 13 – 14 0.7 0.07
16 TiAlN В наличии В наличии 48 108 14.8 123 16 0.8 0.07
20 TiAlN В наличии В наличии 60 126 18.5 140 20 1 0.08

Технические характеристики 20 5556 и 20 5557

⌀ d11 (мм) Покрытие Модель 20 5556 Модель 20 5557 Lc (мм) L1 (мм) ⌀ D5 (мм) ⌀ D6 (мм) L (мм) ⌀ Ds (мм) Фаска 45° (мм) fz < 900 N (мм)
6 TiAlN В наличии – 13 80 5.4 5.8 – 6 0.3 0.04
8 TiAlN В наличии В наличии 21 100 7.2 7.8 81 8 0.4 0.05
10 TiAlN В наличии В наличии 22 100 9 9.7 96 10 0.5 0.06
12 TiAlN В наличии В наличии 26 120 10.8 11.6 112 12 0.6 0.08
16 TiAlN В наличии В наличии 36 150 14.4 15.5 136 16 0.8 0.09
20 TiAlN В наличии – 41 150 18 19.4 – 20 1 0.09
