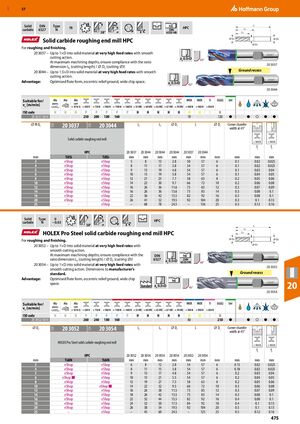

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 475
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Фреза из твердого сплава для черновой обработки HPC
Для черновой и чистовой обработки.
20 3037 – Углубление до 1×D в твердый материал при очень высоких подачах с плавным резанием. При максимальных глубинах обработки обеспечьте соответствие отношению размер LC (длина резания) / ⌀ DC (диаметр резания).
20 3044 – Углубление до 1.5×D в твердый материал при очень высоких подачах с плавным резанием.
Преимущество
Оптимизированная форма пера, эксцентрично шлифованный отвод, широкое пространство для стружки.
| ⌀ мм | 20 3037 Lc мм | 20 3044 Lc мм | 20 3044 L1 мм | 20 3044 ⌀ D1 мм | 20 3037 L мм | 20 3044 L мм | ⌀ Ds мм | Фаска мм | fz <900 N | fz <900 N |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 5 | 8 | 13 | 2.8 | 50 | 57 | 6 | 0.1 | 0.02 | 0.025 |
| 4 | 8 | 11 | 17 | 3.8 | 54 | 57 | 6 | 0.1 | 0.02 | 0.025 |
| 5 | 9 | 13 | 19 | 4.8 | 54 | 57 | 6 | 0.1 | 0.03 | 0.04 |
| 6 | 10 | 13 | 19 | 5.8 | 54 | 57 | 6 | 0.1 | 0.04 | 0.05 |
| 8 | 12 | 21 | 25 | 7.7 | 58 | 63 | 8 | 0.2 | 0.05 | 0.06 |
| 10 | 14 | 22 | 30 | 9.7 | 66 | 72 | 10 | 0.2 | 0.06 | 0.08 |
| 12 | 16 | 26 | 36 | 11.6 | 73 | 83 | 12 | 0.3 | 0.07 | 0.09 |
| 14 | 16 | 26 | 36 | 13.6 | 73 | 83 | 14 | 0.3 | 0.08 | 0.1 |
| 16 | 22 | 36 | 42 | 15.5 | 82 | 92 | 16 | 0.3 | 0.08 | 0.1 |
| 20 | 26 | 41 | 52 | 19.5 | 92 | 104 | 20 | 0.3 | 0.1 | 0.13 |
| 25 | – | 68 | 78 | 24.5 | – | 136 | 25 | 0.3 | 0.12 | 0.16 |
HOLEX Pro Steel фреза из твердого сплава для черновой обработки HPC
Для черновой и чистовой обработки.
20 3052 – Углубление до 1×D в твердый материал при очень высоких подачах с плавным резанием. При максимальных глубинах обработки обеспечьте соответствие отношению размер LC (длина резания) / ⌀ DC (диаметр резания).
20 3054 – Углубление до 1×D в твердый материал при очень высоких подачах с плавным резанием. Размеры по стандарту производителя.
Преимущество
Оптимизированная форма пера, эксцентрично шлифованный отвод, широкое пространство для стружки.
| ⌀ мм | 20 3052 Lc мм | 20 3054 Lc мм | 20 3054 L1 мм | 20 3054 ⌀ D1 мм | 20 3052 L мм | 20 3054 L мм | ⌀ Ds мм | Фаска мм | fz <900 N | fz <900 N |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 6 | 8 | 12 | 2.8 | 54 | 57 | 6 | 0.13 | 0.02 | 0.025 |
| 4 | 8 | 11 | 15 | 3.8 | 54 | 57 | 6 | 0.18 | 0.02 | 0.025 |
| 5 | 9 | 13 | 17 | 4.8 | 54 | 57 | 6 | 0.2 | 0.03 | 0.04 |
| 6 | 10 | 13 | 21 | 5.5 | 54 | 57 | 6 | 0.2 | 0.04 | 0.05 |
| 8 | 12 | 19 | 27 | 7.5 | 58 | 63 | 8 | 0.2 | 0.05 | 0.06 |
| 10 | 14 | 22 | 32 | 9.5 | 66 | 72 | 10 | 0.3 | 0.06 | 0.08 |
| 12 | 16 | 26 | 38 | 11.5 | 73 | 83 | 12 | 0.3 | 0.07 | 0.09 |
| 14 | 18 | 26 | 42 | 13.5 | 75 | 83 | 14 | 0.3 | 0.08 | 0.1 |
| 16 | 22 | 32 | 44 | 15.5 | 82 | 92 | 16 | 0.4 | 0.08 | 0.1 |
| 18 | 24 | 32 | 50 | 17.5 | 84 | 92 | 18 | 0.4 | 0.1 | 0.13 |
| 20 | 26 | 38 | 54 | 19.5 | 92 | 104 | 20 | 0.5 | 0.1 | 0.13 |
| 25 | – | 45 | 60 | 24.5 | – | 125 | 25 | 0.5 | 0.12 | 0.16 |
