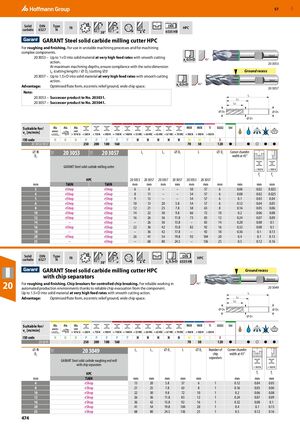

GARANT Steel фреза из твердого сплава HPC
Для черновой и чистовой обработки. Для использования в нестабильных технологических процессах и при обработке сложных компонентов.
20 3053 – Углубление до 1×D в твердый материал при очень высоких подачах с плавным резанием. При максимальных глубинах обработки обеспечьте соответствие отношению размер LC (длина резания) / ⌀ DC (диаметр резания).
20 3057 – Углубление до 1.5×D в твердый материал при очень высоких подачах с плавным резанием.
Преимущество
Оптимизированная форма пера, эксцентрично шлифованный отвод, широкое пространство для стружки.
Примечание
- 20 3053 – Преемник изделия № 203031.
- 20 3057 – Преемник изделия № 203041.
| ⌀ мм | 20 3053 Lc мм | 20 3057 Lc мм | 20 3057 L1 мм | 20 3057 ⌀ D1 мм | 20 3053 L мм | 20 3057 L мм | ⌀ Ds мм | Фаска мм | fz <900 N | fz <900 N |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 6 | 8 | – | – | 50 | 57 | 6 | 0.06 | 0.02 | 0.025 |
| 4 | 8 | 11 | – | – | 54 | 57 | 6 | 0.08 | 0.02 | 0.025 |
| 5 | 9 | 13 | – | – | 54 | 57 | 6 | 0.1 | 0.03 | 0.04 |
| 6 | 10 | 13 | 20 | 5.8 | 54 | 57 | 6 | 0.12 | 0.04 | 0.05 |
| 8 | 12 | 21 | 25 | 7.8 | 58 | 63 | 8 | 0.16 | 0.05 | 0.06 |
| 10 | 14 | 22 | 30 | 9.8 | 66 | 72 | 10 | 0.2 | 0.06 | 0.08 |
| 12 | 16 | 26 | 36 | 11.8 | 73 | 83 | 12 | 0.24 | 0.07 | 0.09 |
| 14 | – | 26 | 36 | 13.8 | – | 83 | 14 | 0.28 | 0.08 | 0.1 |
| 16 | 22 | 36 | 42 | 15.8 | 82 | 92 | 16 | 0.32 | 0.08 | 0.1 |
| 18 | – | 36 | 42 | 17.8 | – | 92 | 18 | 0.36 | 0.1 | 0.13 |
| 20 | 26 | 41 | 54 | 19.8 | 92 | 104 | 20 | 0.4 | 0.1 | 0.13 |
| 25 | – | 68 | 80 | 24.5 | – | 136 | 25 | 0.5 | 0.12 | 0.16 |
GARANT Steel фреза из твердого сплава HPC с разделителями стружки
Для черновой и чистовой обработки. Разделители стружки для управляемого дробления стружки. Надежная работа в автоматизированных производственных средах благодаря надежному отводу стружки от детали.
Углубление до 1.5×D в твердый материал при очень высоких подачах с плавным резанием.
Преимущество
Оптимизированная форма пера, эксцентрично шлифованный отвод, широкое пространство для стружки.
| ⌀ мм | Lc мм | L1 мм | ⌀ D1 мм | L мм | ⌀ Ds мм | Количество разделителей | Фаска мм | fz <900 N | fz <900 N |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 13 | 20 | 5.8 | 57 | 6 | 1 | 0.12 | 0.04 | 0.05 |
| 8 | 21 | 25 | 7.8 | 63 | 8 | 1 | 0.16 | 0.05 | 0.06 |
| 10 | 22 | 30 | 9.8 | 72 | 10 | 1 | 0.2 | 0.06 | 0.08 |
| 12 | 26 | 36 | 11.8 | 83 | 12 | 1 | 0.24 | 0.07 | 0.09 |
| 16 | 36 | 42 | 15.8 | 92 | 16 | 1 | 0.32 | 0.08 | 0.1 |
| 20 | 41 | 54 | 19.8 | 104 | 20 | 1 | 0.4 | 0.1 | 0.13 |
| 25 | 68 | 80 | 24.5 | 136 | 25 | 1 | 0.5 | 0.12 | 0.16 |
