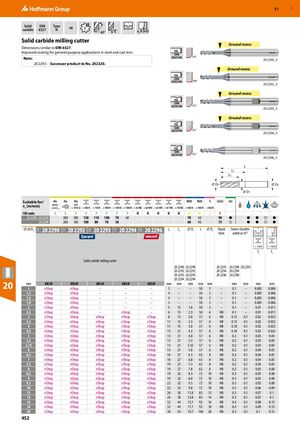

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 452

Предыдущая страница Следующая страница

Навигация

Твердосплавная фреза DIN 6527

Твердосплавная фреза

Размеры аналогичны DIN 6527. Улучшенное покрытие для универсального применения при обработке стали и чугуна.

Примечание

  • 20 2293 — преемник артикула 202320

Параметры инструмента

Диаметр (мм) 20 2290 AlCrN 20 2292 AlCrN 20 2293 AlCrN 20 2294 AlCrN 20 2296 AlCrN Lc (мм) L1 (мм) ⌀ D1 (мм) L (мм) ⌀ Ds (мм) Форма хвостовика Фаска 45° (мм) Подача fz (мм)
1 eShop eShop – – – 3 – – 50 3 – 0,1 – 0,005 0,006
1,5 eShop eShop – – – 4 – – 50 3 – 0,1 – 0,005 0,006
2 eShop eShop – – – 5 15 1,8 50 3 – 0,1 – 0,01 0,011
2,5 eShop eShop – eShop – 6 15 2,3 50 6 HB 0,1 – 0,01 0,011
3 eShop eShop eShop eShop eShop 8 15 2,8 57 6 HB 0,13 0,1 0,02 0,025
4 eShop eShop eShop eShop eShop 11 15 3,8 57 6 HB 0,18 0,1 0,02 0,025
5 eShop eShop eShop eShop eShop 13 21 4,8 57 6 HB 0,2 0,1 0,03 0,04
6 eShop eShop eShop eShop eShop 13 21 5,8 57 6 HB 0,2 0,1 0,04 0,05
8 eShop eShop eShop eShop eShop 19 27 7,8 63 8 HB 0,2 0,1 0,05 0,08
10 eShop eShop eShop eShop eShop 22 32 9,8 72 10 HB 0,3 0,1 0,06 0,09
12 eShop eShop eShop eShop eShop 26 38 11,8 83 12 HB 0,3 0,1 0,07 0,1
16 eShop eShop eShop eShop eShop 32 44 15,7 92 16 HB 0,4 0,1 0,08 0,13
20 eShop eShop eShop eShop eShop 38 54 19,7 104 20 HB 0,5 0,1 0,1 0,15

Условия применения и скорости резания

Артикул Сталь (vc м/мин) Чугун (vc м/мин) Применяется для
20 2290–20 2294 280 200 ●
20 2296 200 160 ●
