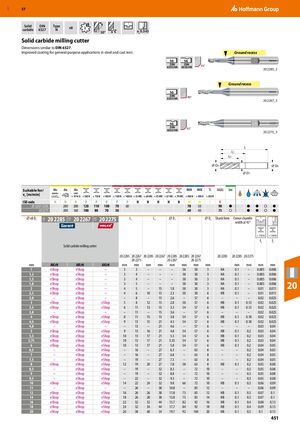

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 451

Предыдущая страница Следующая страница

Навигация

Твердосплавная фреза DIN 6527

Твердосплавная фреза

Размеры аналогичны DIN 6527. Улучшенное покрытие для универсального применения при обработке стали и чугуна.

Параметры инструмента

Диаметр (мм) 20 2285 AlCrN 20 2267 AlCrN 20 2275 AlCrN Lc (мм) L1 (мм) ⌀ D1 (мм) L (мм) ⌀ Ds (мм) Форма хвостовика Фаска 45° (мм) Подача fz (мм)
1 eShop eShop – 3 3 – – – 38 50 3 HA 0,1 – 0,005 0,006
1,5 eShop eShop – 3 4 – – – 38 50 3 HA 0,1 – 0,005 0,006
2 eShop eShop – 4 5 – 15 1,8 38 50 3 HA 0,1 – 0,01 0,011
2,5 eShop eShop – 4 6 10 15 2,3 50 50 6 HB 0,1 – 0,01 0,011
3 eShop eShop eShop 5 8 12 15 2,8 50 57 6 HB 0,1 0,13 0,02 0,025
4 eShop eShop eShop 8 11 15 15 3,8 54 57 6 HB 0,1 0,18 0,02 0,025
5 eShop eShop eShop 9 13 16 21 4,8 54 57 6 HB 0,1 0,2 0,03 0,04
6 eShop eShop eShop 10 13 17 21 5,8 54 57 6 HB 0,1 0,2 0,04 0,05
8 eShop eShop eShop 12 19 20 27 7,8 58 63 8 HB 0,1 0,2 0,05 0,08
10 eShop eShop eShop 14 22 24 32 9,8 66 72 10 HB 0,1 0,3 0,06 0,09
12 eShop eShop eShop 16 26 26 38 11,8 73 83 12 HB 0,1 0,3 0,07 0,1
16 eShop eShop eShop 22 32 32 44 15,7 82 92 16 HB 0,1 0,4 0,08 0,13
20 eShop eShop eShop 26 38 40 54 19,7 92 104 20 HB 0,1 0,5 0,1 0,15

Условия применения и скорости резания

Артикул Сталь (vc м/мин) Чугун (vc м/мин) Применяется для
20 2267/2285 280 200 ●
20 2275 200 160 ●
