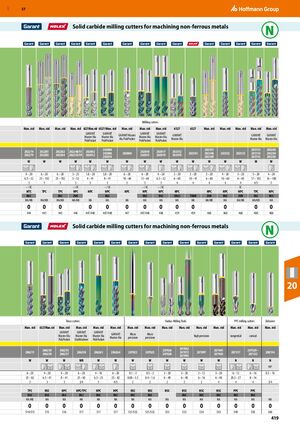

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 419
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Твёрдосплавные фрезы для обработки цветных металлов
| Характеристика | Фрезы различных типов | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт / Производитель | Man. std | Man. std | Man. std | Man. std / 6527 GARANT Master Alu PickPocket | 6527/Man. std GARANT Master Alu PickPocket | 6527/Man. std GARANT Master Alu PickPocket | Man. std GARANT Master Alu PickPocket | Man. std GARANT Master Alu PickPocket | 6527 | 6527 | Man. std | Man. std | Man. std | Man. std | Man. std | |
| Код Hoffmann Group | 202274 | 202281 | 202282 | 202248/51 | 202002 | 202004 | 202006 | 202008 | 202010 | 202017 | 202512 | 202545 | 202548 | 202551 | 202552 | |
| Артикул | 202279 | 202283 | 202284 | 202255/59 | 202012 | 202014 | 202015 | 202019 | 202470 | 202549 | ||||||
| Тип фрезы | W | W | W | W | W | W | W | W | W | W | W | W | W | W | W | |
| Диапазон размеров (⌀ мм) | 4 – 20 | 6 – 20 | 6 – 20 | 3 – 25 | 1.8 – 20 | 3.8 – 20 | 6 – 20 | 6 – 20 | 4 – 20 | 3 – 20 | 3 – 20 | 3 – 20 | 4 – 20 | 3 – 20 | 5 – 20 | |
| Длина режущей кромки (мм) | 6.5 – 32 | 25 – 102 | 25 – 102 | 5 – 52 | 4 – 41 | 8 – 41 | 18 – 60 | 13 – 60 | 6.5 – 32 | 6 – 60 | 10 – 41 | 6 – 60 | 16 – 60 | 6 – 40 | 17 – 102 | |
| Количество режущих кромок | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4/5 | |
| Каналы охлаждения IC | – / IC | – / IC | – / IC | IC | ||||||||||||
| HSC / HPC / MTC / TPC / PPC | MTC | TPC | TPC | HPC | HPC | HPC | HPC | HPC | HPC | HPC | HPC | HPC | HPC | TPC | ||
| Покрытие | DLC | DLC | ZOX | DLC | DLC | DLC | (DLC) | TiAIN | ZOX | DLC | ZOX | DLC | ||||
| Тип хвостовика | HA/HB | HA/HB | HA/HB | HA/HB | HA | HA | HA | HA | HA | HA | HA | HA/HB | HA | HA/HB | HA/HB | |
| Вторичное применение по DIN ISO 513 | O | O | O | O | O | O | O | O | O | O | O | O | ||||
| Страница каталога | 444 | 445 | 445 | 446 | 447/448 | 447/448 | 447 | 447/448 | 448 | 459 | 459 | 460 | 460 | 460 | 480 | |
Продолжение
| Характеристика | Тороидальные фрезы | Радиальные фрезы | Фрезы типа PPC | Обезусловка | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт / Производитель | Man. std | 6527/Man. std GARANT Master Alu PickPocket | Man. std | Man. std GARANT Master Alu SlotMachine | Man. std GARANT Master Alu PickPocket | Man. std | Man. std Micro precision | Man. std Micro precision | Man. std | Man. std | Man. std high precision | Man. std | Man. std tangential | Man. std conical | Man. std |
| Код Hoffmann Group | 206211 | 206230 | 206250 | 206255 | 206257 | 206258 | 206261 | 206264 | 207023 | 207025 | 207026 | 207028 | 207032 | 207072 | 207092 |
| Артикул | |||||||||||||||
| Тип фрезы | W | W | W | WR | W | W | W | W | W | W | W | W | N | N | N |
| Диапазон размеров (⌀ мм) | 6 – 20 | 4 – 20 | 4 – 20 | 6 – 20 | 4 – 16 | 6 – 20 | 0.1 – 3 | 0.5 – 2 | 3 – 20 | 3 – 20 | 3 – 12 | 3 – 20 | 6 – 12 | 6 – 16 | 0.5 – 16 |
| Длина режущей кромки (мм) | 25 – 82 | 6.5 – 41 | 8 – 41 | 25 – 82 | 6.5 – 25 | 25 – 82 | 0.08 – 3.5 | 0.4 – 1.6 | 6 – 40 | 6 – 40 | 6 – 16 | 6 – 40 | 20.5 – 27 | 8 – 16 | |
| Количество режущих кромок | 3 | 3 | 3 | 3/4 | 3 | 4/5 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 3/4 |
| HSC / HPC / MTC / TPC / PPC | TPC | HSC | HPC | HPC/TPC | HPC | HPC | HSC | HSC | HSC | HSC | HSC | HSC | PPC | PPC | |
| Покрытие | DLC | DLC | DLC | DLC | DLC | DLC | DLC | DLC | DLC | DLC | DLC | DLC | DLC | ||
| Тип хвостовика | HA/HB | HA | HA | HA | HA | HA | HA | HA | HA | HA | HA | HA | HA | HA | HA |
| Вторичное применение по DIN ISO 513 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
| Страница каталога | 514/515 | 515 | 516 | 517 | 517 | 517 | 531/532 | 531/532 | 533 | 533 | 534 | 543 | 549 | 550 | 560 |
