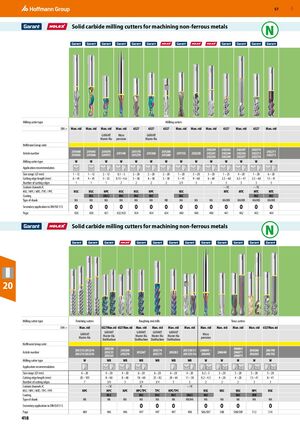

Твёрдосплавные фрезы для обработки цветных металлов
| Характеристика | Фрезы типа W | Фрезы типа W | Фрезы типа W | Фрезы типа W | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт / Производитель | Man. std | Man. std | Man. std | Man. std / 6527 | GARANT Master Alu | Micro precision | 6527 | 6527 GARANT Master Alu | 6527 | 6527 | 6527 | Man. std | Man. std | 6527 |
| Код Hoffmann Group | 201040 | 201045 | 201070 | 201140 | 201170 | 201260 | 201200 | 201735 | 202238 | 202239 | 202243 | 202247 | 202270 | 202271 |
| Артикул | 201043 | 201046 | 201075 | 201270 | 201280 | 202241 | 202242 | 202244 | 202249 | 202256 | 202272 | |||
| Тип фрезы | W | W | W | W | W | W | W | W | W | W | W | W | W | W |
| Диапазон размеров (⌀ мм) | 1 – 12 | 1 – 12 | 2 – 12 | 0.1 – 3 | 2 – 20 | 2 – 20 | 2 – 20 | 1 – 20 | 3 – 20 | 3 – 20 | 1 – 25 | 4 – 20 | 1 – 20 | 6 – 20 |
| Длина режущей кромки (мм) | 6 – 45 | 4 – 45 | 5 – 33 | 0.15 – 4.6 | 5 – 38 | 8 – 38 | 5 – 38 | 5 – 41 | 9 – 60 | 6 – 60 | 2.5 – 60 | 6.5 – 41 | 2.5 – 60 | 13 – 41 |
| Количество режущих кромок | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2/3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Каналы охлаждения IC | – / IC | – / IC | ||||||||||||
| HSC / HPC / MTC / TPC / PPC | HSC | HSC | HPC | HSC | HSC | HPC | HSC | MTC | MTC | MTC | MTC | |||
| Покрытие | DLC | (DLC) | DLC | DLC | DLC | DLC | DLC | DLC | ||||||
| Тип хвостовика | HA | HA | HA | HA | HA | HA | HB | HA | HA | HA | HA/HB | HA/HB | HA/HB | HA/HB |
| Вторичное применение по DIN ISO 513 | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
| Страница каталога | 430 | 430 | 431 | 432/433 | 434 | 434 | 434 | 440 | 440 | 440 | 441 | 442 | 443 | 444 |
Продолжение
| Характеристика | Чистовые фрезы | Чернозубые фрезы | Тороидальные фрезы | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт / Производитель | Man. std / 6527 GARANT Master Alu | 6527/Man. std GARANT Master Alu SlotMachine | 6527/Man. std GARANT Master Alu SlotMachine | Man. std GARANT Master Alu SlotMachine | Man. std GARANT Master Alu SlotMachine | Man. std GARANT Master Alu SlotMachine | Man. std | Man. std | Man. std | Man. std / 6527 | 6527 | Man. std |
| Код Hoffmann Group | 203213/203214 | 205250 | 205255 | 205260 | 205265 | 205270 | 205274 | 205275 | 205282 | 205330/31 | 206040 | 206041 |
| Артикул | 203215/203216 | 205335/36 | 206045 | 206065 | ||||||||
| Тип фрезы | W | WR | WR | WR | WR | WR | WR | W | W | W | W | W |
| Диапазон размеров (⌀ мм) | 6 – 20 | 4 – 20 | 4 – 20 | 6 – 20 | 6 – 20 | 6 – 20 | 4 – 20 | 0.2 – 3 | 3 – 20 | 3 – 20 | 5 – 20 | 5 – 20 |
| Длина режущей кромки (мм) | 20 – 105 | 8 – 60 | 8 – 60 | 18 – 60 | 25 – 82 | 20 – 64 | 11 – 38 | 0.2 – 4.5 | 4 – 20 | 4 – 20 | 13 – 41 | 8 – 41 |
| Количество режущих кромок | 7 | 3/4 | 3 | 3/4 | 3/4 | 5 | 3 | 2 | 2 | 2 | 3 | 3 |
| Каналы охлаждения IC | – / IC | IC | – / IC | |||||||||
| HSC / HPC / MTC / TPC / PPC | HPC | HPC | HPC | HPC/TPC | TPC | HPC/TPC | HSC | HSC | HSC | HPC | HSC | |
| Покрытие | DLC | DLC | DLC | DLC | (DLC) | DLC | DLC | ZOX | ||||
| Тип хвостовика | HA | HA | HA | HA | HA | HA | HB/HA | HA | HA | HA | HA | HA |
| Вторичное применение по DIN ISO 513 | O | O | O | O | O | O | O | |||||
| Страница каталога | 489 | 496 | 496 | 497 | 497 | 497 | 498 | 506/507 | 508 | 508/509 | 512 | 514 |
