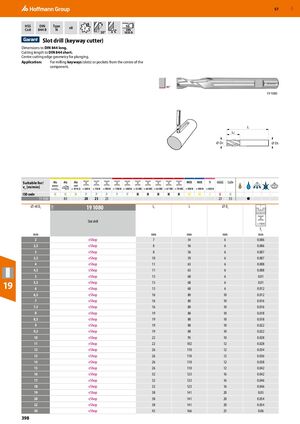

Прорезная фреза
HSS Co8, DIN 844 B, тип N
Размеры по DIN 844 удлиненные. Длина реза по DIN 844 укороченная. Геометрия центральной режущей кромки для врезания. Передний угол 30°. Угол наклона спирали 90°.
Применение
Для фрезерования шпонок (прорезей) или карманов от центра детали.
| Диаметр e8, мм | e8, мм | Lc, мм | L, мм | DS, мм | fz при <750 N, мм |
|---|---|---|---|---|---|
| 2 | 2 | 7 | 54 | 6 | 0.006 |
| 2,5 | 2,5 | 8 | 56 | 6 | 0.006 |
| 3 | 3 | 8 | 56 | 6 | 0.007 |
| 3,5 | 3,5 | 10 | 59 | 6 | 0.007 |
| 4 | 4 | 11 | 63 | 6 | 0.008 |
| 4,5 | 4,5 | 11 | 63 | 6 | 0.008 |
| 5 | 5 | 13 | 68 | 6 | 0.01 |
| 5,5 | 5,5 | 13 | 68 | 6 | 0.01 |
| 6 | 6 | 13 | 68 | 6 | 0.012 |
| 6,5 | 6,5 | 16 | 80 | 10 | 0.012 |
| 7 | 7 | 16 | 80 | 10 | 0.016 |
| 7,5 | 7,5 | 16 | 80 | 10 | 0.016 |
| 8 | 8 | 19 | 88 | 10 | 0.018 |
| 8,5 | 8,5 | 19 | 88 | 10 | 0.018 |
| 9 | 9 | 19 | 88 | 10 | 0.022 |
| 9,5 | 9,5 | 19 | 88 | 10 | 0.022 |
| 10 | 10 | 22 | 95 | 10 | 0.028 |
| 11 | 11 | 22 | 102 | 12 | 0.028 |
| 12 | 12 | 26 | 110 | 12 | 0.034 |
| 13 | 13 | 26 | 110 | 12 | 0.036 |
| 14 | 14 | 26 | 110 | 12 | 0.038 |
| 15 | 15 | 26 | 110 | 12 | 0.042 |
| 16 | 16 | 32 | 123 | 16 | 0.042 |
| 17 | 17 | 32 | 123 | 16 | 0.046 |
| 18 | 18 | 32 | 123 | 16 | 0.046 |
| 19 | 19 | 38 | 141 | 20 | 0.05 |
| 20 | 20 | 38 | 141 | 20 | 0.054 |
| 22 | 22 | 38 | 141 | 20 | 0.054 |
| 30 | 30 | 45 | 166 | 25 | 0.06 |
