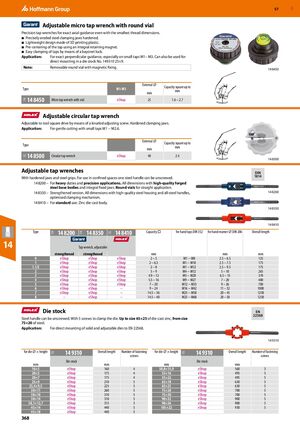

Микротранспортирующий ключ с круглым уровнем

Прецизионные торцевые ключи для точного осевого направления даже с наименьшими размерами резьбы.

  • Закаленные кулачки из прецизионно обработанной стали.
  • Легкая конструкция из пластика 3D-печати.
  • Предварительное центрирование метчика с помощью встроенного удерживающего магнита.
  • Легкое закрепление метчиков посредством байонетного замка.

Применение: Для точного перпендикулярного направления, особенно при работе с маленькими метчиками M1–M3. Может также использоваться для прямого крепления в держатель плашек № 149310 25×9.

Примечание: Съемный круглый уровень с магнитным креплением.

ТипСпецификацияНаружный диаметр (мм)Емкость квадрата до (мм)
14 8450Микротранспортирующий ключ с уровнем251,6 – 2,7

Круглый регулируемый торцевой ключ

Регулируется инструментальным квадратом посредством рифленого регулировочного винта. Закаленные кулачки.

Применение: Для деликатной резки с маленькими метчиками M1–M2,6.

ТипСпецификацияНаружный диаметр (мм)Емкость квадрата до (мм)
14 8500Круглый торцевой ключ402,4

Регулируемые торцевые ключи

С закаленными кулачками и стальными рукоятками. Для использования в ограниченном пространстве одну стальную рукаятку можно открутить.

  • 14 8200 – Для тяжелых работ и прецизионных применений. Все размеры с качественными поддельными стальными корпусами и интегрированными неподвижными кулачками. Круглые уровни для прямого применения.
  • 14 8350 – Усиленная версия. Все размеры с качественным стальным корпусом и полностью стальными рукоятками, оптимизированный механизм зажима.
  • 14 8410 – Для стандартного использования: корпус из цинкового сплава.
Тип14 820014 8350 (усиленная)14 8410Емкость квадрата (мм)Для ручных метчиков DIN 352Для ручной развертки ⌀ DIN 206 (мм)Общая длина (мм)
0eShopeShopeShop2–5M1 – M82,5 – 6,5125
1eShopeShopeShop2 – 6,3M1 – M102,5 – 7,5175
1.1/2eShopeShopeShop2–8M1 – M122,5 – 9,5175
2eShopeShopeShop3–9M4 – M125 – 10265
3eShopeShopeShop4,9 – 12M5 – M206,5 – 15370
4eShopeShopeShop5,5 – 16M9 – M277 – 20480
5eShopeShopeShop7 – 20M12 – M339 – 26700
6eShopeShop–9 – 24M16 – M4211 – 321000
7eShopeShop–14,5 – 36M25 – M5820 – 451258
8–eShop–14,5 – 40M25 – M6820 – 501258

Держатель плашек

Стальная рукаятка может быть откручена. С 5 винтами для крепления плашки. До размера 65×25 из цинкового сплава, от размера 75×20 из стали.

Применение: Для прямого крепления цельных и регулируемых плашек к EN 22568.

Для плашки ⌀ × высота (мм)14 9310Общая длина (мм)Количество крепежных винтовДля плашки ⌀ × высота (мм)14 9310Общая длина (мм)Количество крепежных винтов
16×5eShop160450,8×15,9eShop5603
20×5eShop175455×16eShop4955
20×7eShop175455×22eShop4955
25×9eShop210565×18eShop6305
25,4×9,5eShop225365×25eShop6305
30×11eShop260575×20eShop7005
38×10eShop310575×30eShop7005
38×14eShop310590×22eShop9005
38,1×12,7eShop315390×36eShop9005
45×14eShop4405105×22eShop9305
45×18eShop4405
