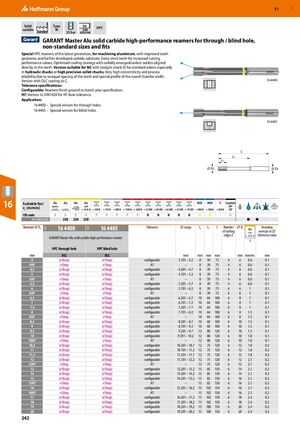

GARANT Master Alu — твердосплавные высокопроизводительные развертывания для сквозных/глухих отверстий, нестандартные размеры и допуски

Специальные развертывания HPC последнего поколения для обработки алюминия с улучшенной геометрией зубьев и дополнительно разработанной подложкой из твердого сплава. Очень короткие зубья для повышенных значений производительности резания. Оптимизированная стратегия охлаждения с радиально расположенными выходами охлаждающей жидкости, выровненными прямо к зубьям. Версия подходит для ЧПУ с цилиндрическим хвостовиком для стандартных оправок, особенно в гидравлических патронах или высокоточных цанговых патронах. Очень высокая концентричность и надежность процесса благодаря неравномерному расстоянию между зубьями и специальному профилю ширины круглого скоса. Версия с покрытием DLC та-С.

Спецификации допусков

Настраиваемые: Развертывания чистовой шлифовки соответствуют вашей спецификации.

H7: Версия по DIN1420 для допуска отверстия H7.

Применение

  • 16 4400 — специальная версия для сквозных отверстий
  • 16 4405 — специальная версия для глухих отверстий
Размер мм 16 4400 DLC 16 4405 DLC Допуск Диапазон ⌀ (мм) Lc (мм) L1 (мм) L (мм) Количество режущих кромок Z ⌀ Ds (мм) f (мм/об) Перелив развертывания ⌀ (мм)
4 eShop eShop Настраиваемый 3,701 – 4,2 8 39 75 4 6 0,6 0,1
4H7 eShop eShop H7 — 8 39 75 4 6 0,6 0,1
4,5 eShop eShop Настраиваемый 4,201 – 4,7 8 39 75 4 6 0,6 0,1
5 eShop eShop Настраиваемый 4,701 – 5,2 8 39 75 4 6 0,6 0,1
5H7 eShop eShop H7 — 8 39 75 4 6 0,6 0,1
5,5 eShop eShop Настраиваемый 5,201 – 5,7 8 39 75 4 6 0,6 0,1
6 eShop eShop Настраиваемый 5,701 – 6,2 8 39 75 6 6 1 0,1
6H7 eShop eShop H7 — 8 39 75 6 6 1 0,1
6,5 eShop eShop Настраиваемый 6,201 – 6,7 10 64 100 6 8 1 0,1
7 eShop eShop Настраиваемый 6,701 – 7,2 10 64 100 6 8 1 0,1
7,5 eShop eShop Настраиваемый 7,201 – 7,7 10 64 100 6 8 1 0,1
8 eShop eShop Настраиваемый 7,701 – 8,2 10 64 100 6 8 1,5 0,1
8H7 eShop eShop H7 — 10 64 100 6 8 1,5 0,1
8,5 eShop eShop Настраиваемый 8,201 – 8,7 10 60 100 6 10 1,5 0,1
9 eShop eShop Настраиваемый 8,701 – 9,2 10 60 100 6 10 1,5 0,1
9,5 eShop eShop Настраиваемый 9,201 – 9,7 12 80 120 6 10 1,5 0,1
10 eShop eShop Настраиваемый 9,701 – 10,2 12 80 120 6 10 1,8 0,1
10H7 eShop eShop H7 — 12 80 120 6 10 1,8 0,1
10,5 eShop eShop Настраиваемый 10,201 – 10,7 12 75 120 6 12 1,8 0,2
11 eShop eShop Настраиваемый 10,701 – 11,2 12 75 120 6 12 1,8 0,2
11,5 eShop eShop Настраиваемый 11,201 – 11,7 12 75 120 6 12 1,8 0,2
12 eShop eShop Настраиваемый 11,701 – 12,2 12 75 120 6 12 2,1 0,2
12H7 eShop eShop H7 — 12 75 120 6 12 2,1 0,2
13 eShop eShop Настраиваемый 12,201 – 13,2 15 85 130 6 14 2,1 0,2
14 eShop eShop Настраиваемый 13,201 – 14,2 15 85 130 6 14 2,1 0,2
15 eShop eShop Настраиваемый 14,201 – 15,2 15 82 130 6 16 2,1 0,2
15H7 eShop eShop H7 — 15 82 130 6 16 2,1 0,2
16 eShop eShop Настраиваемый 15,201 – 16,2 15 102 150 6 16 2,1 0,2
16H7 eShop eShop H7 — 15 102 150 6 16 2,1 0,2
17 eShop eShop Настраиваемый 16,201 – 17,2 15 102 150 6 18 2,4 0,2
18 eShop eShop Настраиваемый 17,201 – 18,2 15 102 150 6 18 2,4 0,2
19 eShop eShop Настраиваемый 18,201 – 19,2 15 100 150 6 20 2,4 0,2
20 eShop eShop Настраиваемый 19,201 – 20,2 15 100 150 6 20 2,4 0,2
