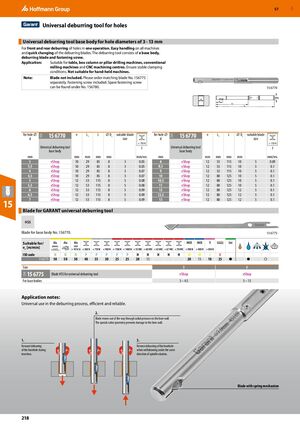

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 218
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Универсальный инструмент для снятия заусенцев в отверстиях
Базовая часть универсального инструмента для снятия заусенцев для отверстий диаметром 3–13 мм
Для снятия заусенцев с переднего и заднего концов отверстий в одной операции. Простое обращение на всех станках и быстрая замена лезвий для снятия заусенцев. Инструмент состоит из базовой части, лезвия для снятия заусенцев и крепежного винта.
Применение: подходит для станков со сверлильной колонкой или стойкой, обычных фрезерных станков и обрабатывающих центров с ЧПУ. Обеспечьте стабильные условия зажима. Не подходит для портативных станков.
Примечание: лезвие не входит в комплект. Пожалуйста, закажите соответствующее лезвие №156775 отдельно. Крепежный винт входит в комплект. Запасной крепежный винт можно найти под №156780.
| Диаметр отверстия (мм) | 156770 L1 (мм) | L (мм) | ⌀ Ds (мм) | Подходящее лезвие | Диаметр отверстия (мм) | 156770 L1 (мм) | L (мм) | ⌀ Ds (мм) | Подходящее лезвие | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 10 | 29 | 85 | 8 | 3 | 8 | 12 | 53 | 115 | 10 | 5 |
| 3.5 | 10 | 29 | 85 | 8 | 3 | 8.5 | 12 | 53 | 115 | 10 | 5 |
| 4 | 10 | 29 | 85 | 8 | 3 | 9 | 12 | 53 | 115 | 10 | 5 |
| 4.5 | 10 | 29 | 85 | 8 | 3 | 10 | 12 | 80 | 125 | 10 | 5 |
| 5 | 12 | 53 | 115 | 8 | 5 | 10.5 | 12 | 80 | 125 | 10 | 5 |
| 5.5 | 12 | 53 | 115 | 8 | 5 | 11 | 12 | 80 | 125 | 10 | 5 |
| 6 | 12 | 53 | 115 | 8 | 5 | 12 | 12 | 80 | 125 | 12 | 5 |
| 6.5 | 12 | 53 | 115 | 8 | 5 | 12.5 | 12 | 80 | 125 | 12 | 5 |
| 7 | 12 | 53 | 115 | 8 | 5 | 13 | 12 | 80 | 125 | 12 | 5 |
Лезвие для универсального инструмента GARANT для снятия заусенцев
Быстрорежущая сталь
Лезвие для базовой части №156770.
| Материал | ISO код | Размер | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 156775 | N | N | N | P | P | P | P | P | H | H | H | H | H | M | M | S | K | vc [м/мин] |
| Лезвие из быстрорежущей стали для универсального инструмента для снятия заусенцев | 50 | 50 | 50 | 40 | 35 | 30 | 25 | 25 | 20 | 15 | 20 | 15 | 10 | 25 | ● | |||
| Размер 156775 | Описание | Для базовых частей |
|---|---|---|
| 3 | Лезвие из быстрорежущей стали для универсального инструмента для снятия заусенцев | 3 – 4.5 |
| 5 | Лезвие из быстрорежущей стали для универсального инструмента для снятия заусенцев | 5 – 13 |
Примечания по применению:
Универсальное применение в процессе снятия заусенцев, эффективное и надежное.
- Снятие заусенцев с переднего конца отверстия при входе.
- Лезвие отходит в стороны под воздействием радиального давления на стенку отверстия. Специальная геометрия режущего лезвия предотвращает повреждение стенки отверстия.
- Снятие заусенцев с заднего конца отверстия при выходе в том же направлении вращения шпинделя.
