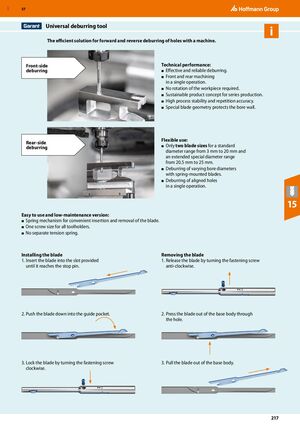

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 217

Универсальный инструмент для снятия заусенцев

Эффективное решение для снятия заусенцев с переднего и заднего концов отверстий при использовании станка.

Технические характеристики:

• Эффективное и надежное снятие заусенцев.
• Обработка переднего и заднего концов в одной операции.
• Вращение заготовки не требуется.
• Устойчивая концепция продукта для серийного производства.
• Высокая стабильность процесса и точность повторяемости.
• Специальная геометрия лезвия защищает стенку отверстия.

Гибкое применение:

• Только два размера лезвия для стандартного диапазона диаметров от 3 мм до 20 мм и расширенного специального диапазона от 20,5 мм до 25 мм.
• Снятие заусенцев отверстий различных диаметров с использованием пружинно-подвешенных лезвий.
• Снятие заусенцев соосных отверстий в одной операции.

Простая в использовании и неприхотливая в обслуживании версия:

• Пружинный механизм для удобной установки и снятия лезвия.
• Один размер винта для всех держателей инструмента.
• Нет отдельной натяжной пружины.

Установка лезвия

1. Вставьте лезвие в предусмотренный паз до упора.
2. Вдавите лезвие вниз в направляющий карман.
3. Зафиксируйте лезвие, повернув крепежный винт по часовой стрелке.

Снятие лезвия

1. Отпустите лезвие, повернув крепежный винт против часовой стрелки.
2. Выдавите лезвие из базовой части через отверстие.
3. Выньте лезвие из базовой части.
