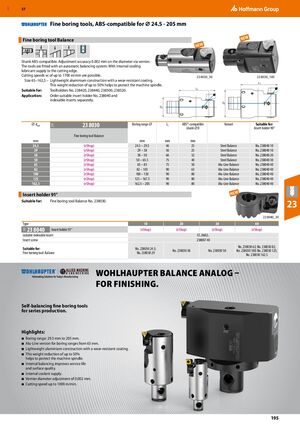

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 195

Предыдущая страница Следующая страница

Навигация

Инструменты точного растачивания, совместимые с ABS, для ⌀ 24,5 – 205 мм

Инструмент точного растачивания Balance

Хвостовик совместимый с ABS. Точность регулировки 0,002 мм по диаметру с помощью нониуса. Инструменты оснащены системой автоматической балансировки. Внутренний подвод охлаждающей смазки к режущей кромке. Возможны скорости резания до 1700 м/мин.

Размер 65–162,5 – лёгкая конструкция из алюминия с износостойким покрытием. Это снижение массы до 50% помогает защитить шпиндель станка.

Применение:

Держатели инструмента № 238420, 238440, 238500, 238520.

Назначение:

Держатель резца № 238040 и пластины заказываются отдельно.

⌀ dmin, мм Инструмент точного растачивания Balance Диапазон растачивания ⌀, мм L1, мм Хвостовик совместимый с ABS ⌀D, мм Вариант Подходящий держатель резца 90°
24,5 доступна 24,5 – 29,5 46 25 Balance из стали № 238040 10
29 доступна 29 – 38 56 25 Balance из стали № 238040 10
38 доступна 38 – 50 66 32 Balance из стали № 238040 20
50 доступна 50 – 65,5 75 40 Balance из стали № 238040 30
65 доступна 65 – 83 75 50 Alu-Line Balance № 238040 40
82 доступна 82 – 103 90 63 Alu-Line Balance № 238040 40
100 доступна 100 – 130 90 80 Alu-Line Balance № 238040 40
125 доступна 125 – 167,5 90 80 Alu-Line Balance № 238040 40
162,5 доступна 162,5 – 205 90 80 Alu-Line Balance № 238040 40

Держатель резца 91°

Применение: Инструмент точного растачивания Balance № 238030.

Тип 10 20 30 40
23 8040 Держатель резца 91° доступна доступна доступна доступна
Подходящая пластина CC..0602..
Применение: № 238030 24,5; № 238030 29 № 238030 38; № 238030 50 № 238030 62; № 238030 82; № 238030 100; № 238030 125; № 238030 162,5
Винт пластины 238007 40

WOHLHAUPTER BALANCE ANALOG – ДЛЯ ФИНИШНОЙ ОБРАБОТКИ

Самобалансирующиеся инструменты точного растачивания для серийного производства.

Основные характеристики:

  • Диапазон растачивания: 29,5 мм до 205 мм
  • Версия Alu-Line для диапазонов растачивания от 65 мм
  • Лёгкая конструкция из алюминия с износостойким покрытием
  • Это снижение массы до 50% помогает защитить шпиндель станка
  • Внутренняя балансировка улучшает срок службы и качество поверхности
  • Внутренний подвод охлаждающей смазки
  • Регулировка диаметра нониусом 0,002 мм
  • Скорость резания до 1000 м/мин
