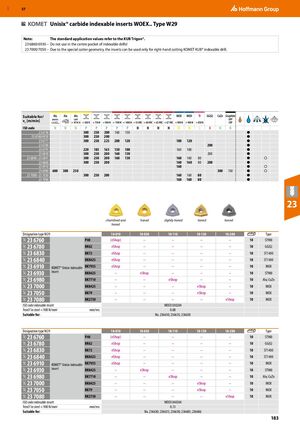

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 183
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Сменные пластины из карбида Unisix® WOEX.. Тип W29
Примечание: Стандартные значения применения относятся к KUB Trigon®. Модели 236860/6930 – не используются в центральном гнезде сменных пластин сверла! Модели 237000/7050 – благодаря специальной геометрии резца пластины можно использовать только для правостороннего резания свёрлом KOMET KUB®.
Сменные пластины Unisix® WOEX 030204
| Код ISO | Материал | Обозначение типа W29 | 10-010 (обточенная) | 10-030 (обточенная и хонингованная) | 10-110 (слегка хонингованная) | 10-130 (хонингованная) | 10-200 (хонингованная) | Размер | Применение |
|---|---|---|---|---|---|---|---|---|---|
| WOEX 030204 | 236760 | P40 | (eShop) | – | – | – | – | 10 | ST900 |
| 236780 | BK62 | eShop | – | – | – | – | 10 | GG(G) | |
| 236830 | BK72 | eShop | – | – | – | – | 10 | ST1400 | |
| 236840 | BK8425 | eShop | – | – | – | – | 10 | ST1400 | |
| 236910 | BK7935 | eShop | – | – | – | – | 10 | INOX | |
| 236930 | BK8425 | – | eShop | – | – | – | 10 | ST900 | |
| 236980 | BK7710 | – | – | eShop | – | – | 10 | Alu; CuZn | |
| 237000 | BK8425 | – | – | – | eShop | – | 10 | INOX | |
| 237050 | BK79 | – | – | – | eShop | – | 10 | INOX |
Код ISO сменной пластины: WOEX 030204
Подача f в стали < 900 N/мм²: 0.08 мм/об.
Применяется с: № 236630; 236635; 236650
Сменные пластины Unisix® WOEX 040304
| Код ISO | Материал | Обозначение типа W29 | 18-010 (обточенная) | 18-030 (обточенная и хонингованная) | 18-110 (слегка хонингованная) | 18-130 (хонингованная) | 18-200 (хонингованная) | Размер | Применение |
|---|---|---|---|---|---|---|---|---|---|
| WOEX 040304 | 236760 | P40 | (eShop) | – | – | – | – | 10 | ST900 |
| 236780 | BK62 | eShop | – | – | – | – | 10 | GG(G) | |
| 236830 | BK72 | eShop | – | – | – | – | 10 | ST1400 | |
| 236840 | BK8425 | eShop | – | – | – | – | 10 | ST1400 | |
| 236910 | BK7935 | eShop | – | – | – | – | 10 | INOX | |
| 236930 | BK8425 | – | eShop | – | – | – | 10 | ST900 | |
| 236980 | BK7710 | – | – | eShop | – | – | 10 | Alu; CuZn | |
| 237000 | BK8425 | – | – | – | eShop | – | 10 | INOX | |
| 237050 | BK79 | – | – | – | eShop | – | 10 | INOX |
Код ISO сменной пластины: WOEX 040304
Подача f в стали < 900 N/мм²: 0.13 мм/об.
Применяется с: № 236630; 236635; 236650; 236685; 236686
