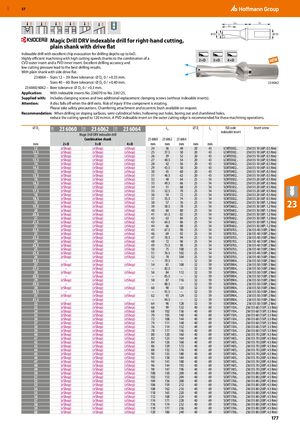

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 177

Предыдущая страница Следующая страница

Навигация

Magic Drill DRV резец с индексируемыми пластинами для правостороннего сверления, гладкий хвостовик с боковой направляющей призмой

Резец с индексируемыми пластинами с превосходным отводом стружки для глубин сверления до 6×D.

Высокоэффективная обработка с высокими скоростями резания благодаря комбинации пластины с покрытием CVD снаружи и пластины с покрытием PVD внутри. Превосходная точность сверления и низкое давление резания обеспечивают лучшие результаты сверления.

С гладким хвостовиком с боковой направляющей призмой.

Допуски

  • 23 6064 – размеры 12 – 39: допуск скважины ⌀ DC 0 / +0,35 мм
  • 23 6064 – размеры 40 – 60: допуск скважины ⌀ DC 0 / +0,40 мм
  • 23 6060/6062 – допуск скважины ⌀ DC 0 / +0,3 мм

Применение

С индексируемыми пластинами No. 236070 по No. 236125.

Комплектация

Включает винты зажима и два дополнительных винта зажима для замены (без индексируемых пластин).

Внимание

Диск падает при выходе сверла. Риск травмы при вращении компонента. Пожалуйста, соблюдайте меры безопасности. Приспособление для фаски и эксцентриковая втулка доступны по запросу.

Рекомендация

При сверлении наклонных поверхностей, полуцилиндрических отверстий, выемок, растачивания и отверстий со скошенной кромкой снизить скорость резания до 120 м/мин. Пластина с покрытием PVD на внешней режущей кромке рекомендуется для этих операций обработки.

⌀ DC, мм 23 6060 (2×D) 23 6062 (3×D) 23 6064 (4×D) LA, мм ⌀ Ds, мм Ls, мм Код ISO пластины Винты крепления
12 eShop eShop eShop 24 43 20 LCMT0302.. 236135 10 (6IP; 0,5 Нм)
12,5 eShop eShop eShop 25 43 20 LCMT0302.. 236135 10 (6IP; 0,5 Нм)
13 eShop eShop eShop 26 43 20 LCMT0302.. 236135 10 (6IP; 0,5 Нм)
13,5 eShop eShop eShop 27 43 20 LCMT0302.. 236135 10 (6IP; 0,5 Нм)
14 eShop eShop eShop 28 43 20 SCMT0402.. 236135 10 (6IP; 0,5 Нм)
14,5 eShop eShop eShop 29 43 20 SCMT0402.. 236135 10 (6IP; 0,5 Нм)
15 eShop eShop eShop 30 43 20 SCMT0402.. 236135 10 (6IP; 0,5 Нм)
15,5 eShop eShop eShop 31 43 20 SCMT0402.. 236135 10 (6IP; 0,5 Нм)
16 eShop eShop eShop 32 54 25 SCMT0502.. 236135 20 (6IP; 0,5 Нм)
16,5 eShop eShop eShop 33 54 25 SCMT0502.. 236135 20 (6IP; 0,5 Нм)
17 eShop eShop eShop 34 54 25 SCMT0502.. 236135 20 (6IP; 0,5 Нм)
17,5 eShop eShop eShop 35 54 25 SCMT0502.. 236135 20 (6IP; 0,5 Нм)
18 eShop eShop eShop 36 54 25 SCMT0502.. 236135 20 (6IP; 0,5 Нм)
18,5 eShop eShop eShop 37 54 25 SCMT0502.. 236135 20 (6IP; 0,5 Нм)
19 eShop eShop eShop 38 54 25 SCMT0602.. 236135 30 (8IP; 1,2 Нм)
19,5 eShop eShop eShop 39 54 25 SCMT0602.. 236135 30 (8IP; 1,2 Нм)
20 eShop eShop eShop 40 54 25 SCMT0602.. 236135 30 (8IP; 1,2 Нм)
20,5 eShop eShop eShop 41 54 25 SCMT0602.. 236135 30 (8IP; 1,2 Нм)
21 eShop eShop eShop 42 54 25 SCMT0602.. 236135 30 (8IP; 1,2 Нм)
21,5 eShop eShop eShop 43 54 25 SCMT0602.. 236135 30 (8IP; 1,2 Нм)
22 eShop eShop eShop 44 54 25 SCMT0602.. 236135 30 (8IP; 1,2 Нм)
22,5 eShop eShop eShop 45 54 25 SCMT0703.. 236135 40 (10IP; 2 Нм)
23 eShop eShop eShop 46 54 25 SCMT0703.. 236135 40 (10IP; 2 Нм)
23,5 eShop eShop eShop 47 54 25 SCMT0703.. 236135 40 (10IP; 2 Нм)
24 eShop eShop eShop 48 54 25 SCMT0703.. 236135 40 (10IP; 2 Нм)
24,5 eShop eShop eShop 49 54 25 SCMT0703.. 236135 40 (10IP; 2 Нм)
25 eShop eShop eShop 50 54 25 SCMT0703.. 236135 40 (10IP; 2 Нм)
25,5 eShop eShop eShop 51 54 25 SCMT0703.. 236135 40 (10IP; 2 Нм)
26 eShop eShop eShop 52 54 25 SCMT0703.. 236135 40 (10IP; 2 Нм)
26,5 – eShop – – 59 32 SCMT0904.. 236135 50 (10IP; 2 Нм)
27 eShop eShop eShop 54 59 32 SCMT0904.. 236135 50 (10IP; 2 Нм)
27,5 – eShop – – 59 32 SCMT0904.. 236135 50 (10IP; 2 Нм)
28 eShop eShop eShop 56 59 32 SCMT0904.. 236135 50 (10IP; 2 Нм)
28,5 – eShop – – 59 32 SCMT0904.. 236135 50 (10IP; 2 Нм)
29 eShop eShop eShop 58 59 32 SCMT0904.. 236135 50 (10IP; 2 Нм)
29,5 – eShop – – 59 32 SCMT0904.. 236135 50 (10IP; 2 Нм)
30 eShop eShop eShop 60 59 32 SCMT0904.. 236135 50 (10IP; 2 Нм)
30,5 – eShop – – 59 32 SCMT0904.. 236135 50 (10IP; 2 Нм)
31 eShop eShop eShop 62 59 32 SCMT0904.. 236135 50 (10IP; 2 Нм)
31,5 – eShop – – 59 32 SCMT0904.. 236135 50 (10IP; 2 Нм)
32 eShop eShop eShop 64 59 32 SCMT0904.. 236135 50 (10IP; 2 Нм)
33 eShop eShop eShop 66 69 40 SCMT1104.. 236135 60 (15IP; 3,5 Нм)
34 eShop eShop eShop 68 69 40 SCMT1104.. 236135 60 (15IP; 3,5 Нм)
35 eShop eShop eShop 70 69 40 SCMT1104.. 236135 60 (15IP; 3,5 Нм)
36 eShop eShop eShop 72 69 40 SCMT1104.. 236135 60 (15IP; 3,5 Нм)
37 eShop eShop eShop 74 69 40 SCMT1104.. 236135 60 (15IP; 3,5 Нм)
38 eShop eShop eShop 76 69 40 SCMT1104.. 236135 60 (15IP; 3,5 Нм)
39 eShop eShop eShop 78 69 40 SCMT1104.. 236135 60 (15IP; 3,5 Нм)
40 eShop eShop eShop 80 69 40 SCMT1405.. 236135 70 (20IP; 4,5 Нм)
41 eShop eShop eShop 82 69 40 SCMT1405.. 236135 70 (20IP; 4,5 Нм)
42 eShop eShop eShop 84 69 40 SCMT1405.. 236135 70 (20IP; 4,5 Нм)
43 eShop eShop eShop 86 69 40 SCMT1405.. 236135 70 (20IP; 4,5 Нм)
44 eShop eShop eShop 88 69 40 SCMT1405.. 236135 70 (20IP; 4,5 Нм)
45 eShop eShop eShop 90 69 40 SCMT1405.. 236135 70 (20IP; 4,5 Нм)
46 eShop eShop eShop 92 69 40 SCMT1405.. 236135 70 (20IP; 4,5 Нм)
47 eShop eShop eShop 94 69 40 SCMT1405.. 236135 70 (20IP; 4,5 Нм)
48 eShop eShop eShop 96 69 40 SCMT1405.. 236135 70 (20IP; 4,5 Нм)
49 eShop eShop eShop 98 69 40 SCMT1405.. 236135 70 (20IP; 4,5 Нм)
50 eShop eShop eShop 100 69 40 SCMT1706.. 236135 80 (20IP; 4,5 Нм)
51 eShop eShop eShop 102 69 40 SCMT1706.. 236135 80 (20IP; 4,5 Нм)
52 eShop eShop eShop 104 69 40 SCMT1706.. 236135 80 (20IP; 4,5 Нм)
53 eShop eShop eShop 106 69 40 SCMT1706.. 236135 80 (20IP; 4,5 Нм)
54 eShop eShop eShop 108 69 40 SCMT1706.. 236135 80 (20IP; 4,5 Нм)
55 eShop eShop eShop 110 69 40 SCMT1706.. 236135 80 (20IP; 4,5 Нм)
56 eShop eShop eShop 112 69 40 SCMT1706.. 236135 80 (20IP; 4,5 Нм)
57 eShop eShop eShop 114 69 40 SCMT1706.. 236135 80 (20IP; 4,5 Нм)
58 eShop eShop eShop 116 69 40 SCMT1706.. 236135 80 (20IP; 4,5 Нм)
59 eShop eShop eShop 118 69 40 SCMT1706.. 236135 80 (20IP; 4,5 Нм)
60 eShop eShop eShop 120 69 40 SCMT1706.. 236135 80 (20IP; 4,5 Нм)
