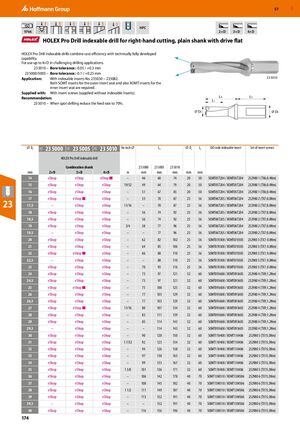

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 174

Предыдущая страница Следующая страница

Навигация

HOLEX Pro Drill резец с индексируемыми пластинами для правостороннего сверления, гладкий хвостовик с боковой направляющей призмой

Резцы HOLEX Pro Drill сочетают экономичность с полностью развитыми техническими возможностями.

Для применения до 4×D при сложных условиях сверления.

  • 23 5010 – Допуск скважины: -0,05 / +0,3 мм
  • 23 5000/5005 – Допуск скважины: -0,1 / +0,25 мм

Применение

С индексируемыми пластинами No. 235030 – 235082. Требуются как пластины SOMT для внешнего гнезда, так и пластины XOMT для внутреннего гнезда.

Комплектация

Винты крепления пластин (пластины поставляются отдельно).

Рекомендация

23 5010 – При центровании снизить подачу до 70%.

⌀ DC, мм 23 5000 (2×D) 23 5005 (3×D) 23 5010 (4×D) Дюймы LA, мм ⌀ Ds, мм Ls, мм Код ISO пластины Винты крепления
14 eShop eShop eShop – 46 50 20 SOMT05T204 / XOMT05T204 232980 1 (TX6; 0,4 Нм)
15 eShop eShop eShop 19/32 49 50 20 SOMT05T204 / XOMT05T204 232980 1 (TX6; 0,4 Нм)
16 eShop eShop eShop – 51 50 20 SOMT05T204 / XOMT05T204 232980 1 (TX6; 0,4 Нм)
17 eShop eShop eShop – 53 56 25 SOMT06T205 / XOMT06T204 232980 2 (TX7; 0,8 Нм)
17,5 – eShop eShop 11/16 – 56 25 SOMT06T205 / XOMT06T204 232980 2 (TX7; 0,8 Нм)
18 eShop eShop eShop – 56 56 25 SOMT06T205 / XOMT06T204 232980 2 (TX7; 0,8 Нм)
18,5 eShop eShop eShop – 56 56 25 SOMT06T205 / XOMT06T204 232980 2 (TX7; 0,8 Нм)
19 eShop eShop eShop 3/4 58 56 25 SOMT06T205 / XOMT06T204 232980 2 (TX7; 0,8 Нм)
19,5 – eShop eShop – – 56 25 SOMT06T205 / XOMT06T204 232980 2 (TX7; 0,8 Нм)
20 eShop eShop eShop – 62 56 25 SOMT070308 / XOMT070305 232980 3 (TX7; 0,8 Нм)
21 eShop eShop eShop – 64 56 25 SOMT070308 / XOMT070305 232980 3 (TX7; 0,8 Нм)
22 eShop eShop eShop – 66 56 25 SOMT070308 / XOMT070305 232980 3 (TX7; 0,8 Нм)
22,5 – eShop eShop – – 56 25 SOMT070308 / XOMT070305 232980 3 (TX7; 0,8 Нм)
23 eShop eShop eShop – 70 56 25 SOMT070308 / XOMT070305 232980 3 (TX7; 0,8 Нм)
24 eShop eShop eShop – 73 60 32 SOMT093608 / XOMT093605 232980 4 (TX9; 1,2 Нм)
24,5 eShop eShop eShop – 73 60 32 SOMT093608 / XOMT093605 232980 4 (TX9; 1,2 Нм)
25 eShop eShop eShop – 75 60 32 SOMT093608 / XOMT093605 232980 4 (TX9; 1,2 Нм)
26 eShop eShop eShop – 77 60 32 SOMT093608 / XOMT093605 232980 4 (TX9; 1,2 Нм)
26,5 eShop eShop eShop – 77 60 32 SOMT093608 / XOMT093605 232980 4 (TX9; 1,2 Нм)
27 eShop eShop eShop 11/16 80 60 32 SOMT093608 / XOMT093605 232980 4 (TX9; 1,2 Нм)
28 eShop eShop eShop – 83 60 32 SOMT093608 / XOMT093605 232980 4 (TX9; 1,2 Нм)
29 eShop eShop eShop – 85 60 32 SOMT093608 / XOMT093605 232980 4 (TX9; 1,2 Нм)
29,5 – eShop eShop – – 60 32 SOMT093608 / XOMT093605 232980 4 (TX9; 1,2 Нм)
30 eShop eShop eShop – 90 60 32 SOMT110408 / XOMT110406 232980 5 (TX15; 3 Нм)
31 eShop eShop eShop 1 7/32 92 60 32 SOMT110408 / XOMT110406 232980 5 (TX15; 3 Нм)
32 eShop eShop eShop – 94 60 32 SOMT110408 / XOMT110406 232980 5 (TX15; 3 Нм)
33 eShop eShop eShop – 97 60 32 SOMT110408 / XOMT110406 232980 5 (TX15; 3 Нм)
34 eShop eShop eShop – 99 60 32 SOMT110408 / XOMT110406 232980 5 (TX15; 3 Нм)
35 eShop eShop eShop 1 3/8 101 60 32 SOMT110408 / XOMT110406 232980 5 (TX15; 3 Нм)
36 eShop eShop eShop – 106 70 40 SOMT13M510 / XOMT13M506 232980 6 (TX15; 3 Нм)
37 eShop eShop eShop – 108 70 40 SOMT13M510 / XOMT13M506 232980 6 (TX15; 3 Нм)
38 eShop eShop eShop 1 1/2 111 70 40 SOMT13M510 / XOMT13M506 232980 6 (TX15; 3 Нм)
39 eShop eShop eShop – 113 70 40 SOMT13M510 / XOMT13M506 232980 6 (TX15; 3 Нм)
39,5 – eShop eShop – – 70 40 SOMT13M510 / XOMT13M506 232980 6 (TX15; 3 Нм)
40 eShop eShop eShop – 116 70 40 SOMT13M510 / XOMT13M506 232980 6 (TX15; 3 Нм)
