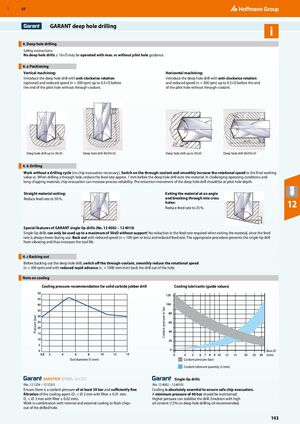

Система глубокого сверления GARANT (продолжение)

Этап 4. Глубокое сверление

Инструкция по безопасности: Сверла глубокого сверления ≥ 16×D не могут использоваться с максимальной скоростью резания без направления пилотного отверстия.

Этап 4a. Позиционирование

Вертикальное фрезерование: Введите сверло глубокого сверления с вращением против часовой стрелки (опционально) и пониженной скоростью (n = 300 об/мин) до 0.5×D перед концом пилотного отверстия без внутреннего охлаждения.

Горизонтальное фрезерование: Введите сверло глубокого сверления с вращением против часовой стрелки и пониженной скоростью (n = 300 об/мин) до 0.5×D перед концом пилотного отверстия без внутреннего охлаждения.

Этап 4b. Сверление

Работайте без цикла сверления (отвод стружки не требуется). Включите внутреннее охлаждение и плавно повышайте частоту вращения до конечного рабочего значения скорости резания. При сверлении сквозного отверстия снизьте подачу примерно на 1 мм перед выходом сверла из материала. При сложных условиях работы и при обработке материала с длинной стружкой отвод стружки может повысить надежность процесса. Движение отвода сверла должно быть на глубину пилотного отверстия.

Прямой выход материала: Снизьте подачу до 50%.

Выход материала под углом и прорыв в поперечные отверстия: Снизьте подачу до 25%.

Особенности односторонних сверл GARANT (№ 124002 – 124010): Односторонние сверла можно использовать не более чем на 50×D без опоры! При выходе из материала снижение подачи не требуется, так как подача при использовании всегда ниже. Производите вывод сверла с пониженной скоростью (n = 100 об/мин или менее) и пониженной подачей. Надлежащая процедура предотвращает колебания сверла и повышает его стойкость.

Этап 4c. Вывод сверла

Перед выводом сверла глубокого сверления отключите внутреннее охлаждение, плавно снизьте частоту вращения (n = 300 об/мин) и при пониженной скорости подачи (v1 = 1000 мм/мин) выведите сверло из отверстия.

Примечание по охлаждению

Рекомендация давления охлаждения для твердосплавного сверла стандартной геометрии: Обеспечьте давление охлаждающей жидкости не менее 30 бар и достаточно тонкую фильтрацию охлаждающего агента (Dc < 2 мм с фильтром ≤ 0.01 мм, Dc < 3 мм с фильтром ≤ 0.02 мм). Работайте в сочетании с внутренним и внешним охлаждением для удаления стружки из просверленного отверстия.

Односторонние сверла (№ 124002 – 124010): Охлаждение абсолютно необходимо для безопасного удаления стружки. Следует поддерживать минимальное давление 40 бар. Более высокое давление может повысить стабильность сверла. Рекомендуется эмульсия с высоким содержанием масла (12%) или масло для глубокого сверления.
