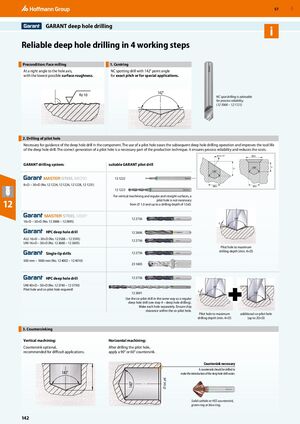

Система глубокого сверления GARANT

Надежное глубокое сверление в 4 рабочих этапа

Предварительное условие: торцевое фрезерование

Перпендикулярно оси отверстия, с минимально возможной шероховатостью поверхности.

Этап 1. Центрирование

Зенкер NC с углом острия 142° для точного центрирования или специальных применений. Центрирующее сверление рекомендуется для надежности процесса (№ 121068 – 121121).

Этап 2. Сверление пилотного отверстия

Необходимо для направления сверла глубокого сверления в детали. Использование пилотного отверстия упрощает последующую операцию глубокого сверления и повышает стойкость сверла глубокого сверления. Правильное создание пилотного отверстия является необходимой частью технологии производства. Это обеспечивает надежность процесса и снижает затраты.

Система сверления GARANT:

  • 8×D – 30×D (№ 121224, 121226, 121228, 121231) с подходящим направляющим сверлом GARANT (№ 121222, 121223)
  • 16×D – 30×D (№ 123888 – 123895) с направляющим сверлом (№ 122736)
  • HPC сверло глубокого сверления ALU 16×D – 30×D (№ 123588 – 123595) с направляющим сверлом (№ 122736)
  • HPC сверло глубокого сверления UNI 16×D – 30×D (№ 123688 – 123695) с направляющим сверлом (№ 122736)
  • Односторонние сверла 500 мм – 1000 мм (№ 124002 – 124010) с направляющим сверлом (№ 122736)
  • HPC сверло глубокого сверления UNI 40×D – 50×D (№ 123740 – 123750) требуют направляющего и вспомогательного отверстия (№ 122736, 123691)

Для вертикального фрезерования и на ровных прямых поверхностях пилотное отверстие не требуется, начиная с диаметра 1.0 мм и до глубины сверления 12×D.

Пилотное отверстие до максимальной глубины сверления (не менее 4×D). Используйте вспомогательное сверло таким же образом, как обычное сверло глубокого сверления (см. этап 4 – глубокое сверление). Каждое отверстие сверлите отдельно. Обеспечьте отвод стружки внутри вспомогательного отверстия.

Этап 3. Зенкерование

Вертикальное фрезерование: Зенкерование рекомендуется, но не требуется для сложных операций.

Горизонтальное фрезерование: После сверления пилотного отверстия нанесите зенкер 90° или 60°. Зенкерование необходимо для облегчения ввода сверла глубокого сверления. Используйте твердосплавный или быстрорежущий зенкер с зеленым или синим кольцом.
