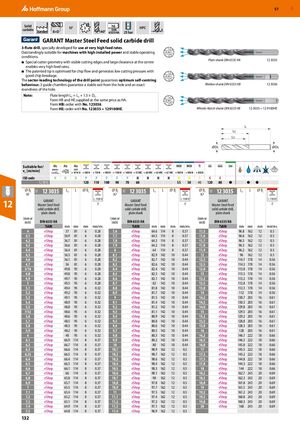

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 132

Предыдущая страница Следующая страница

Навигация

Сверло спиральное твердосплавное GARANT Master Steel Feed

Трёхканавочное сверло, специально разработанное для использования на очень высоких подачах.

Исключительно пригодно для станков с высокой установленной мощностью и стабильными условиями работы.

  • Специальная геометрия резца со стабильными режущими кромками и большим зазором в центре обеспечивает очень высокие подачи.
  • Запатентованная вершина оптимизирована для отвода стружки и обеспечивает низкое давление резания с хорошим дроблением стружки.

Передовая технология вершины сверла гарантирует оптимальное самоцентрирование. Три направляющие фаски гарантируют стабильный выход из отверстия и точное округление его кромок.

Примечание: Длина канавок LC = L2 + 1,5 × DC. Варианты HB и HE поставляются по той же цене, что и HA. Вариант HB: заказ номер 123036. Вариант HE: заказ номер 123035 + 129100HE.

Исполнения хвостовиков

  • Цилиндрический хвостовик DIN 6535 HA — 12 3035
  • Хвостовик Weldon DIN 6535 HB — 12 3036
  • Свистящий хвостовик DIN 6535 HE — 12 3035 + 12 9100HE

Технические характеристики и рекомендуемые скорости резания

ø DC (мм или дюйм) Артикул L2 (мм) L (мм) ø Ds (мм) Подача (мм/об)
4,0 12 3035 37,0 81 6 0,28
4,1 12 3035 36,9 81 6 0,28
4,2 12 3035 36,7 81 6 0,28
4,3 12 3035 36,6 81 6 0,28
4,4 12 3035 36,4 81 6 0,28
4,5 12 3035 36,3 81 6 0,28
4,6 12 3035 36,1 81 6 0,28
4,7 12 3035 36,0 81 6 0,28
3/16" 12 3035 49,8 95 6 0,28
4,8 12 3035 49,8 95 6 0,28
4,9 12 3035 49,7 95 6 0,28
5,0 12 3035 49,5 95 6 0,28
5,1 12 3035 49,4 95 6 0,32
5,2 12 3035 49,2 95 6 0,32
5,3 12 3035 49,1 95 6 0,32
5,4 12 3035 48,9 95 6 0,32
5,5 12 3035 48,8 95 6 0,32
7/32" 12 3035 48,6 95 6 0,32
5,6 12 3035 48,6 95 6 0,32
5,7 12 3035 48,5 95 6 0,32
5,8 12 3035 48,3 95 6 0,32
5,9 12 3035 48,2 95 6 0,32
6,0 12 3035 48,0 95 6 0,32
6,1 12 3035 66,9 114 8 0,37
6,2 12 3035 66,7 114 8 0,37
6,3 12 3035 66,6 114 8 0,37
6,35 12 3035 66,5 114 8 0,37
6,4 12 3035 66,4 114 8 0,37
6,5 12 3035 66,3 114 8 0,37
6,6 12 3035 66,1 114 8 0,37
6,7 12 3035 66,0 114 8 0,37
6,8 12 3035 65,8 114 8 0,37
6,9 12 3035 65,7 114 8 0,37
7,0 12 3035 65,5 114 8 0,37
7,1 12 3035 65,4 114 8 0,37
7,2 12 3035 65,2 114 8 0,37
7,3 12 3035 65,1 114 8 0,37
7,4 12 3035 64,9 114 8 0,37
7,5 12 3035 64,8 114 8 0,37
7,6 12 3035 64,6 114 8 0,37
7,7 12 3035 64,5 114 8 0,37
7,8 12 3035 64,3 114 8 0,37
7,9 12 3035 64,2 114 8 0,37
8,0 12 3035 64,0 114 8 0,37
8,1 12 3035 82,9 142 10 0,44
8,2 12 3035 82,7 142 10 0,44
8,3 12 3035 82,6 142 10 0,44
8,4 12 3035 82,4 142 10 0,44
8,5 12 3035 82,3 142 10 0,44
8,6 12 3035 82,1 142 10 0,44
8,7 12 3035 82,0 142 10 0,44
8,8 12 3035 81,8 142 10 0,44
8,9 12 3035 81,7 142 10 0,44
9,0 12 3035 81,5 142 10 0,44
9,1 12 3035 81,4 142 10 0,44
9,2 12 3035 81,2 142 10 0,44
9,3 12 3035 81,1 142 10 0,44
9,4 12 3035 80,9 142 10 0,44
9,5 12 3035 80,8 142 10 0,44
9,6 12 3035 80,6 142 10 0,44
9,7 12 3035 80,5 142 10 0,44
9,8 12 3035 80,3 142 10 0,44
9,9 12 3035 80,2 142 10 0,44
10,0 12 3035 80,0 142 10 0,44
10,1 12 3035 98,9 162 12 0,5
10,2 12 3035 98,7 162 12 0,5
10,3 12 3035 98,6 162 12 0,5
10,4 12 3035 98,4 162 12 0,5
10,5 12 3035 98,3 162 12 0,5
10,6 12 3035 98,1 162 12 0,5
10,7 12 3035 98,0 162 12 0,5
10,8 12 3035 97,8 162 12 0,5
10,9 12 3035 97,7 162 12 0,5
11,0 12 3035 97,5 162 12 0,5
11,1 12 3035 97,4 162 12 0,5
11,2 12 3035 97,2 162 12 0,5
11,3 12 3035 97,1 162 12 0,5
11,4 12 3035 96,9 162 12 0,5
11,5 12 3035 96,8 162 12 0,5
11,6 12 3035 96,6 162 12 0,5
11,7 12 3035 96,5 162 12 0,5
11,8 12 3035 96,3 162 12 0,5
11,9 12 3035 96,2 162 12 0,5
12,0 12 3035 96,0 162 12 0,5
12,2 12 3035 114,7 178 14 0,56
12,5 12 3035 114,3 178 14 0,56
12,8 12 3035 113,8 178 14 0,56
13,0 12 3035 113,5 178 14 0,56
13,2 12 3035 113,2 178 14 0,56
13,5 12 3035 112,8 178 14 0,56
13,8 12 3035 112,3 178 14 0,56
14,0 12 3035 112,0 178 14 0,56
14,2 12 3035 130,7 203 16 0,61
14,5 12 3035 130,3 203 16 0,61
14,8 12 3035 129,8 203 16 0,61
15,0 12 3035 129,5 203 16 0,61
15,2 12 3035 129,2 203 16 0,61
15,5 12 3035 128,8 203 16 0,61
15,8 12 3035 128,3 203 16 0,61
16,0 12 3035 128,0 203 16 0,61
16,2 12 3035 146,7 222 18 0,66
16,5 12 3035 146,3 222 18 0,66
16,8 12 3035 145,8 222 18 0,66
17,0 12 3035 145,5 222 18 0,66
17,2 12 3035 145,2 222 18 0,66
17,5 12 3035 144,8 222 18 0,66
17,8 12 3035 144,3 222 18 0,66
18,0 12 3035 144,0 222 18 0,66
18,2 12 3035 162,7 243 20 0,69
18,5 12 3035 162,3 243 20 0,69
18,8 12 3035 161,8 243 20 0,69
19,0 12 3035 161,5 243 20 0,69
19,2 12 3035 161,2 243 20 0,69
19,5 12 3035 160,8 243 20 0,69
19,8 12 3035 160,3 243 20 0,69
20,0 12 3035 160,0 243 20 0,69

Рекомендуемые скорости резания (м/мин)

ø DC (мм) Сталь (N) Нержавеющая сталь (P) Чугун серый (H) Медь и сплавы (M) Лёгкие сплавы (K) Полусладкие материалы (S)
4–8 120 100 70 60 120 —
7,6–11 110 90 — 55–50 80 40
11,5–20 — — — — 120 —
