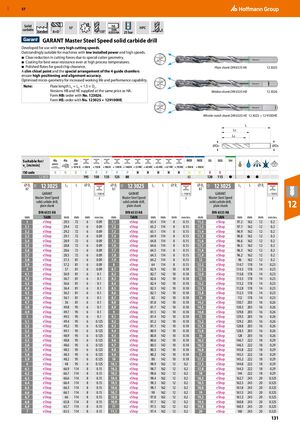

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 131

Предыдущая страница Следующая страница

Навигация

Сверло спиральное твердосплавное GARANT Master Steel Speed

Разработано для использования на очень высоких скоростях резания.

Исключительно пригодно для станков с низкой установленной мощностью и высокими оборотами.

  • Значительное снижение сил резания благодаря специальной геометрии резца.
  • Покрытие для максимальной стойкости к износу даже при высоких температурах процесса.
  • Полированные канавки для хорошего отвода стружки.

Острая пластинчатая вершина и специальное расположение 4 направляющих фасок обеспечивают высокую точность позиционирования и выравнивания. Оптимизированная микрогеометрия для увеличения стойкости и производительности.

Примечание: Длина канавок LC = L2 + 1,5 × DC. Варианты HB и HE поставляются по той же цене, что и HA. Вариант HB: заказ номер 123026. Вариант HE: заказ номер 123025 + 129100HE.

Исполнения хвостовиков

  • Цилиндрический хвостовик DIN 6535 HA — 12 3025
  • Хвостовик Weldon DIN 6535 HB — 12 3026
  • Свистящий хвостовик DIN 6535 HE — 12 3025 + 12 9100 HE

Технические характеристики и рекомендуемые скорости резания

ø DC (мм) Артикул L2 (мм) L (мм) ø Ds (мм) Подача (мм/об)
3,0 12 3025 29,5 72 6 0,09
3,1 12 3025 29,4 72 6 0,09
3,2 12 3025 29,2 72 6 0,09
3,3 12 3025 29,1 72 6 0,09
3,4 12 3025 28,9 72 6 0,09
3,5 12 3025 28,8 72 6 0,09
3,6 12 3025 28,6 72 6 0,09
3,7 12 3025 28,5 72 6 0,09
3,8 12 3025 37,3 81 6 0,09
3,9 12 3025 37,2 81 6 0,09
4,0 12 3025 37,0 81 6 0,09
4,1 12 3025 36,9 81 6 0,1
4,2 12 3025 36,7 81 6 0,1
4,3 12 3025 36,6 81 6 0,1
4,4 12 3025 36,4 81 6 0,1
4,5 12 3025 36,3 81 6 0,1
4,6 12 3025 36,1 81 6 0,1
4,7 12 3025 36,0 81 6 0,1
4,8 12 3025 49,8 95 6 0,1
4,9 12 3025 49,7 95 6 0,1
5,0 12 3025 49,5 95 6 0,1
5,1 12 3025 49,4 95 6 0,125
5,2 12 3025 49,2 95 6 0,125
5,3 12 3025 49,1 95 6 0,125
5,4 12 3025 48,9 95 6 0,125
5,5 12 3025 48,8 95 6 0,125
5,6 12 3025 48,6 95 6 0,125
5,7 12 3025 48,5 95 6 0,125
5,8 12 3025 48,3 95 6 0,125
5,9 12 3025 48,2 95 6 0,125
6,0 12 3025 48,0 95 6 0,125
6,1 12 3025 66,9 114 8 0,15
6,2 12 3025 66,7 114 8 0,15
6,3 12 3025 66,6 114 8 0,15
6,4 12 3025 66,4 114 8 0,15
6,5 12 3025 66,3 114 8 0,15
6,6 12 3025 66,1 114 8 0,15
6,7 12 3025 66,0 114 8 0,15
6,8 12 3025 65,8 114 8 0,15
6,9 12 3025 65,7 114 8 0,15
7,0 12 3025 65,5 114 8 0,15
7,1 12 3025 65,4 114 8 0,15
7,2 12 3025 65,2 114 8 0,15
7,3 12 3025 65,1 114 8 0,15
7,4 12 3025 64,9 114 8 0,15
7,5 12 3025 64,8 114 8 0,15
7,6 12 3025 64,6 114 8 0,15
7,7 12 3025 64,5 114 8 0,15
7,8 12 3025 64,3 114 8 0,15
7,9 12 3025 64,2 114 8 0,15
8,0 12 3025 64,0 114 8 0,15
8,1 12 3025 82,9 142 10 0,18
8,2 12 3025 82,7 142 10 0,18
8,3 12 3025 82,6 142 10 0,18
8,4 12 3025 82,4 142 10 0,18
8,5 12 3025 82,3 142 10 0,18
8,6 12 3025 82,1 142 10 0,18
8,7 12 3025 82,0 142 10 0,18
8,8 12 3025 81,8 142 10 0,18
8,9 12 3025 81,7 142 10 0,18
9,0 12 3025 81,5 142 10 0,18
9,1 12 3025 81,4 142 10 0,18
9,2 12 3025 81,2 142 10 0,18
9,3 12 3025 81,1 142 10 0,18
9,4 12 3025 80,9 142 10 0,18
9,5 12 3025 80,8 142 10 0,18
9,6 12 3025 80,6 142 10 0,18
9,7 12 3025 80,5 142 10 0,18
9,8 12 3025 80,3 142 10 0,18
9,9 12 3025 80,2 142 10 0,18
10,0 12 3025 80,0 142 10 0,18
10,1 12 3025 98,9 162 12 0,2
10,2 12 3025 98,7 162 12 0,2
10,3 12 3025 98,6 162 12 0,2
10,4 12 3025 98,4 162 12 0,2
10,5 12 3025 98,3 162 12 0,2
10,6 12 3025 98,1 162 12 0,2
10,7 12 3025 98,0 162 12 0,2
10,8 12 3025 97,8 162 12 0,2
10,9 12 3025 97,7 162 12 0,2
11,0 12 3025 97,5 162 12 0,2
11,1 12 3025 97,4 162 12 0,2
11,2 12 3025 97,2 162 12 0,2
11,3 12 3025 97,1 162 12 0,2
11,4 12 3025 96,9 162 12 0,2
11,5 12 3025 96,8 162 12 0,2
11,6 12 3025 96,6 162 12 0,2
11,7 12 3025 96,5 162 12 0,2
11,8 12 3025 96,3 162 12 0,2
11,9 12 3025 96,2 162 12 0,2
12,0 12 3025 96,0 162 12 0,2
12,2 12 3025 114,7 178 14 0,23
12,5 12 3025 114,3 178 14 0,23
12,8 12 3025 113,8 178 14 0,23
13,0 12 3025 113,5 178 14 0,23
13,2 12 3025 113,2 178 14 0,23
13,5 12 3025 112,8 178 14 0,23
13,8 12 3025 112,3 178 14 0,23
14,0 12 3025 112,0 178 14 0,23
14,2 12 3025 130,7 203 16 0,26
14,5 12 3025 130,3 203 16 0,26
14,8 12 3025 129,8 203 16 0,26
15,0 12 3025 129,5 203 16 0,26
15,2 12 3025 129,2 203 16 0,26
15,5 12 3025 128,8 203 16 0,26
15,8 12 3025 128,3 203 16 0,26
16,0 12 3025 128,0 203 16 0,26
16,2 12 3025 146,7 222 18 0,29
16,5 12 3025 146,3 222 18 0,29
16,8 12 3025 145,8 222 18 0,29
17,0 12 3025 145,5 222 18 0,29
17,2 12 3025 145,2 222 18 0,29
17,5 12 3025 144,8 222 18 0,29
17,8 12 3025 144,3 222 18 0,29
18,0 12 3025 144,0 222 18 0,29
18,2 12 3025 162,7 243 20 0,325
18,5 12 3025 162,3 243 20 0,325
18,8 12 3025 161,8 243 20 0,325
19,0 12 3025 161,5 243 20 0,325
19,2 12 3025 161,2 243 20 0,325
19,5 12 3025 160,8 243 20 0,325
19,8 12 3025 160,3 243 20 0,325
20,0 12 3025 160,0 243 20 0,325

Рекомендуемые скорости резания (м/мин)

ø DC (мм) Сталь (N) Нержавеющая сталь (P) Чугун серый (H) Медь и сплавы (M) Лёгкие сплавы (K)
3–7 195–120 125–100 80–60 — 65–120
7–11 150–110 135–90 — 55–50 115–80
12–20 — — — — 120
