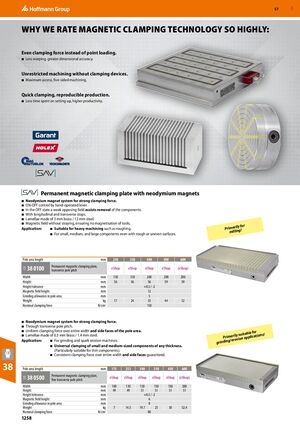

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1258

Предыдущая страница Следующая страница

Навигация

Почему мы высоко оцениваем технологию магнитного зажима

Равномерное усилие зажима вместо точечной нагрузки

  • Меньше деформации, выше точность размеров.

Беспрепятственная обработка без зажимных устройств

  • Максимальный доступ, пятисторонняя обработка.

Быстрый зажим, воспроизводимое производство

  • Меньше времени на установку, выше производительность.

Пластина магнитного зажима с постоянными магнитами из неодима

  • Магнитная система из неодима для сильного усилия зажима.
  • Управление включением/выключением с помощью ручного рычага.
  • В состоянии выключения слабое противоположное поле облегчает удаление компонентов.
  • С продольными и поперечными упорами.
  • Пластинки из латуни 3 мм/стали 12 мм.
  • Магнитное поле без рассеяния, обеспечивающее отсутствие намагничивания инструментов.

Применение

Подходит для тяжелой обработки, такой как черновая обработка.

  • Для небольших, средних и крупных компонентов даже с шероховатыми или неровными поверхностями.
Длина зоны полюса, мм 250 350 400 500 600
38 0100 — Пластина магнитного зажима с постоянными магнитами, поперечный шаг полюса eShop eShop eShop eShop (eShop)
Ширина, мм 150 150 200 200 200
Высота, мм 56 56 56 59 59
Допуск высоты, мм +0,5 / −2
Высота магнитного поля, мм 12
Припуск на шлифовку в зоне полюса, мм 5
Вес, кг 17 24 35 44 52
Номинальное усилие зажима, Н/см² 150
  • Магнитная система из неодима для сильного усилия зажима.
  • Поперечный шаг полюса.
  • Равномерное усилие зажима по всей ширине и боковым поверхностям зоны полюса.
  • Пластинки из латуни 0,5 мм/стали 1,4 мм.

Применение

  • Для шлифовальных и электроэрозионных станков.
  • Универсальный зажим небольших и средних компонентов любой толщины. (Особенно подходит для тонких компонентов).
  • Гарантируется равномерное усилие зажима по всей ширине и боковым поверхностям.
Длина зоны полюса, мм 175 255 300 350 450 600
38 0500 — Пластина магнитного зажима с постоянными магнитами, тонкий поперечный шаг полюса eShop eShop eShop eShop eShop (eShop)
Ширина, мм 100 130 150 150 150 200
Высота, мм 49 49 51 51 51 51
Допуск высоты, мм +0,5 / −2
Высота магнитного поля, мм 6
Припуск на шлифовку в зоне полюса, мм 8
Вес, кг 7 14,5 19,7 23 30 52,4
Номинальное усилие зажима, Н/см² 80
