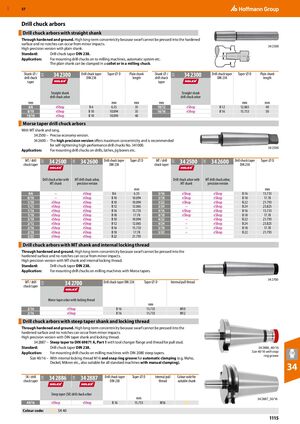

Оправки для сверлильных патронов

Оправки для сверлильных патронов с прямым хвостовиком

Закаленные и заточенные по всей длине. Высокая долговечность концентричности благодаря тому, что стружка не может вдавливаться в закаленную поверхность и не могут образовываться зарубки от незначительных ударов.

Высокопрецизионная версия с простым хвостовиком.

Стандарт: конус сверлильного патрона DIN 238.

Применение: для крепления сверлильных патронов на фрезерных станках, автоматических системах и т.д. Простой хвостовик может быть зажат в цангу или в фрезерный патрон.

Хвостовик ⌀ / тип конуса сверлильного патрона 34 2300 Конус сверлильного патрона DIN 238 Конус ⌀ D, мм Простой хвостовик, длина мм Хвостовик ⌀ / тип конуса сверлильного патрона 34 2300 Конус сверлильного патрона DIN 238 Конус ⌀ D, мм Простой хвостовик, длина мм
6/6 eShop B6 6.35 35 10/12 eShop B 12 12.065 40
8/10 eShop B 10 10.094 35 16/16 eShop B 16 15.733 50
10/10 eShop B 10 10.094 40

Оправки для сверлильных патронов с конусом Морзе

С хвостовиком МТ и штифтом.

  • 34 2500 – экономичная высокоточная версия.
  • 34 2600 – высокопрецизионная версия обеспечивает максимальную концентричность и рекомендуется для самозажимающихся высокопроизводительных сверлильных патронов № 341000.

Применение: для крепления сверлильных патронов на сверлильные станки, токарные станки, координатно-расточные станки и т.д.

МТ / тип конуса сверлильного патрона 34 2500 34 2600 Конус сверлильного патрона DIN 238 Конус ⌀ D, мм МТ / тип конуса сверлильного патрона 34 2500 34 2600 Конус сверлильного патрона DIN 238 Конус ⌀ D, мм
0/6 – eShop B6 6.35 3/16 eShop eShop B 16 15.733
0/10 – eShop B 10 10.094 3/18 eShop eShop B 18 17.78
1/10 eShop eShop B 10 10.094 3/22 eShop eShop B 22 21.793
1/12 eShop eShop B 12 12.065 3/24 – eShop B 24 23.825
1/16 eShop eShop B 16 15.733 4/16 eShop eShop B 16 15.733
1/18 eShop eShop B 18 17.78 4/18 eShop eShop B 18 17.78
2/10 eShop eShop B 10 10.094 4/22 – eShop B 22 21.793
2/12 eShop eShop B 12 12.065 4/24 – eShop B 24 23.825
2/16 eShop eShop B 16 15.733 5/18 – eShop B 18 17.78
2/18 eShop eShop B 18 17.78 5/22 – eShop B 22 21.793
2/22 eShop eShop B 22 21.793

Оправки для сверлильных патронов с конусом Морзе и внутренней запирающей резьбой

Закаленные и заточенные по всей длине. Высокая долговечность концентричности благодаря тому, что стружка не может вдавливаться в закаленную поверхность и не могут образовываться зарубки от незначительных ударов.

Высокопрецизионная версия с конусом Морзе и внутренней запирающей резьбой.

Стандарт: конус сверлильного патрона DIN 238.

Применение: для крепления сверлильных патронов на фрезерные станки с конусами Морзе.

МТ / тип конуса сверлильного патрона 34 2700 Конус сверлильного патрона DIN 238 Конус ⌀ D, мм Внутренняя резьба для стяжки
2/16 eShop B 16 15.733 M10
3/16 eShop B 16 15.733 M12

Оправки для сверлильных патронов с крутым конусом хвостовика и запирающей резьбой

Закаленные и заточенные по всей длине. Высокая долговечность концентричности благодаря тому, что стружка не может вдавливаться в закаленную поверхность и не могут образовываться зарубки от незначительных ударов.

Высокопрецизионная версия с конусом DIN и запирающей резьбой.

  • 34 2887 – крутой конус по DIN 69871 A, часть 1 с фланцем для смены инструмента и резьбой для стяжки.

Стандарт: конус сверлильного патрона DIN 238.

Применение: для крепления сверлильных патронов на фрезерные станки с крутыми конусами DIN 2080.

  • Размер 40/16 – с внутренней запирающей резьбой M16 и канавкой для стопорного кольца для автоматического зажима (например, Maho, Deckel, Mikron и т.д., также подходит для всех стандартных станков с ручным зажимом).
SK / тип конуса сверлильного патрона 34 2886 34 2887 Конус сверлильного патрона DIN 238 Конус ⌀ D, мм Внутренняя резьба для стяжки Цветовой код для подходящего хвостовика
40/16 eShop eShop B 16 15.733 M16 SK 40
