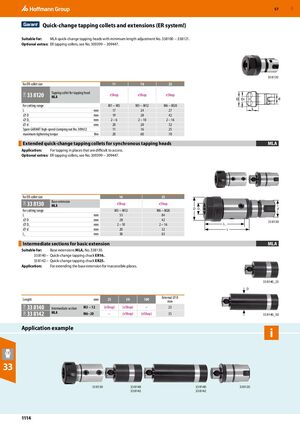

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1114

Предыдущая страница Следующая страница

Навигация

Быстросменные цанги для метчиков и удлинители (система ER)

Подходят для: МЛА быстросменных головок для нарезания резьбы с минимальной регулировкой длины № 338100–338121.

Опциональные принадлежности: ER цанги для метчиков, см. № 309399–309447.

Цанга для нарезания резьбы для головки МЛА

Для размера ER цанги 11 16 25
33 8120 eShop eShop eShop
Диапазон обработки M1–M5 M3–M12 M6–M20
L, мм 17 24 27
⌀ D, мм 19 28 42
⌀ D1, мм 2–6 2–10 2–16
⌀ d, мм 20 20 32
Сменная гайка GARANT высокоскоростного зажима № 309612 11 16 25
Максимальный момент затяжки, Нм 20 60 70

Расширенные быстросменные цанги для синхронного нарезания резьбы

Применение: для нарезания резьбы в местах с ограниченным доступом.

Опциональные принадлежности: ER цанги для метчиков, см. № 309399–309447.

Базовое расширение МЛА

Для размера ER цанги 16 25
33 8130 eShop eShop
Диапазон обработки M3–M12 M6–M20
L, мм 55 84
⌀ D, мм 28 42
⌀ D1, мм 2–10 2–16
⌀ d, мм 20 32
L1, мм 38 63

Промежуточные секции для базового расширения

Подходят для: базовые расширения МЛА № 338130.

  • 33 8140 – быстросменный патрон для нарезания резьбы ER16.
  • 33 8142 – быстросменный патрон для нарезания резьбы ER25.

Применение: для удлинения базового расширения в недоступных местах.

Длина 25 мм 50 мм 100 мм Наружный ⌀ D, мм
33 8140 М3–12 eShop eShop – 23
33 8142 М6–20 – eShop eShop 35

Пример применения

33 8130 – 33 8140/33 8142 – 33 8120
