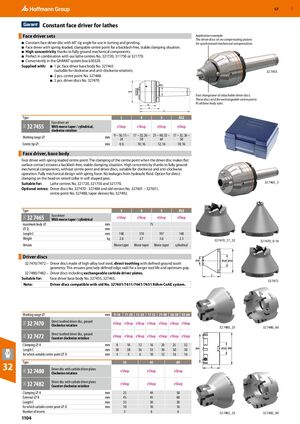

Постоянный приводной патрон для станков

Наборы приводных патронов

  • Постоянный диск приводного патрона с углом вершины 60° для использования при точении и шлифовании.
  • Приводной патрон с пружинным, зажимаемым центральным наконечником для беззазорной, стабильной зажимной ситуации.
  • Высокая концентричность благодаря полностью обработанным механическим компонентам.
  • Идеален в сочетании с нашими центрами станка № 321720, 311750 или 321770.
  • Удобно упакован в системный ящик GARANT 630320.

Поставляется с:

  • базовый корпус приводного патрона № 327465 (подходит для вращения по часовой стрелке и против часовой стрелки);
  • 2 шт. центральный наконечник № 327488;
  • 2 шт. диск приводного патрона № 327470.

Пример применения: диски приводного патрона сидят на компенсирующих поршнях для синхронизированной механической компенсации.

Быстрая замена съёмных дисков приводного патрона. Эти диски и сменные центральные наконечники подходят для всех размеров базового корпуса.

Тип 3 4 5 D32
32 7455 — набор приводного патрона с Морс-конусом / цилиндрический, вращение по часовой стрелке
Диапазон рабочего диаметра 9 – 16; 13 – 24 мм 17 – 32; 26 – 50 мм 21 – 40; 33 – 64 мм 17 – 32; 26 – 50 мм
Диаметр центрального наконечника 4; 6 мм 10; 16 мм 12; 16 мм 10; 16 мм

Приводной патрон с пружинным центральным наконечником

Приводной патрон с пружинным центральным наконечником. Зажим центрального наконечника при плоском контакте поверхности диска приводного патрона обеспечивает беззазорную, стабильную зажимную ситуацию. Высокая концентричность благодаря полностью обработанным механическим компонентам, без центрального наконечника и дисков приводного патрона, подходит для вращения по часовой стрелке и против часовой стрелки. Полностью механическая конструкция с пружинной силой. Никаких утечек гидравлической жидкости. Возможность прямого зажима на головке с приподнятым воротником в мягких формованных кулачках.

Подходит для: центры станка № 321720, 321750 и 321770.

Дополнительно: диски приводного патрона № 327470 - 327486 и старая версия № 327601 – 327651, центральный наконечник № 327488, конические втулки № 327492.

Тип 3 4 5 D32
32 7465 — приводной патрон с Морс-конусом / цилиндрический
Максимальный диаметр корпуса – 75 мм –
Диаметр Ds – – – –
Длина C 148 мм 170 мм 197 мм 148 мм
Вес 2,6 кг 2,7 кг 3,6 кг 2,3 кг
Версия Морс-конус Морс-конус Морс-конус цилиндрический

Диски приводного патрона

  • 32 7470/7472 — диски приводного патрона из высоколегированной инструментальной стали, прямое зубцовое зацепление с определённой геометрией заточенного зуба. Это обеспечивает точно определённые радиусы кромок для более длительного срока службы инструмента и оптимального захвата.
  • 32 7480/7482 — диски приводного патрона включая сменные карбидные пластины приводного патрона.

Подходит для: базовый корпус приводного патрона № 327455, 327465.

Примечание: диски приводного патрона совместимы со старой системой Röhm CoAE № 327601/7611/7641/7651.

Диапазон рабочего диаметра 9-16 11-20 13-24 17-32 21-40 26-50 33-64
32 7470 — прямозубый диск приводного патрона, заточенный, вращение по часовой стрелке
32 7472 — прямозубый диск приводного патрона, заточенный, вращение против часовой стрелки
Диаметр зажима A 8 мм 10 мм 12 мм 16 мм 20 мм 25 мм 32 мм
Длина C 38 мм 38 мм 36 мм 33 мм 30 мм 30 мм 30 мм
Для которого подходит центральный наконечник диаметром D 4 мм 4 мм 6 мм 10 мм 12 мм 16 мм 16 мм
Тип 25 45 60
32 7480 — диск приводного патрона с карбидными пластинами приводного патрона, вращение по часовой стрелке
32 7482 — диск приводного патрона с карбидными пластинами приводного патрона, вращение против часовой стрелки
Диаметр зажима A 25 мм 44 мм 58 мм
Внешний диаметр B 45 мм 45 мм 60 мм
Длина C 33 мм 30 мм 30 мм
Для которого подходит центральный наконечник диаметром D 10 мм 16 мм 16 мм
Количество пластин 3 6 6
