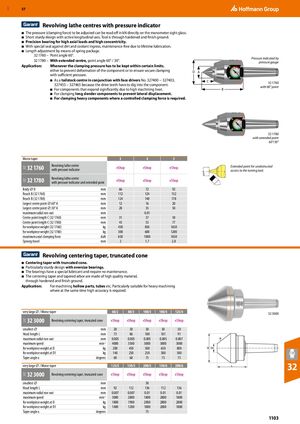

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1103

Предыдущая страница Следующая страница

Навигация

Вращающиеся центры станка с индикатором давления

  • Регулируемое давление (сила зажима) можно прочитать в кН непосредственно на стекле смотрового окна манометра.
  • Короткая прочная конструкция с активной продольной осью. Инструмент закален насквозь и финишно обработан.
  • Прецизионный подшипник для больших осевых нагрузок и высокой концентричности.
  • Со специальным уплотнением от попадания грязи и охлаждающей жидкости, без обслуживания благодаря пожизненной смазке.
  • Регулировка длины с помощью пакета пружин.
  • 32 1760 — угол наконечника 60°.
  • 32 1780 — с расширенным центром, угол наконечника 60° / 30°.

Применение: когда давление зажима должно быть в определённых пределах, либо для предотвращения деформации детали, либо для обеспечения надёжного зажима с достаточным давлением.

  • В качестве центра задней бабки в сочетании с приводными патронами № 327400 − 327403, 327455 – 327465, потому что зубья привода должны врезаться в деталь.
  • Для деталей, которые значительно расширяются из-за высокого тепла обработки.
  • Для зажима длинных тонких деталей для предотвращения бокового смещения.
  • Для зажима тяжёлых деталей, когда требуется контролируемая сила зажима.
Морс-конус 3 4 5
32 1760 Вращающийся центр с индикатором давления
32 1780 Вращающийся центр с индикатором давления и расширенным наконечником
Диаметр корпуса D 66 мм 72 мм 92 мм
Вылет B (32 1760) 112 мм 124 мм 152 мм
Вылет B (32 1780) 124 мм 140 мм 178 мм
Наибольший диаметр центрального наконечника 60° A 12 мм 16 мм 20 мм
Наибольший диаметр центрального наконечника 30° A 28 мм 35 мм 50 мм
Максимальное радиальное биение 0,01 мм
Длина центрального наконечника C (32 1760) 31 мм 37 мм 50 мм
Длина центрального наконечника C (32 1780) 43 мм 53 мм 77 мм
Для массы заготовки (32 1760) 450 кг 850 кг 1650 кг
Для массы заготовки (32 1780) 300 кг 600 кг 1200 кг
Максимальная осевая сила зажима 650 дан 1000 дан 1650 дан
Ход пружины 2 мм 1,7 мм 2,8 мм

Вращающийся центрирующий конус, усечённый конус

  • Центрирующий конус с усечённым конусом.
  • Особенно прочная конструкция с увеличенными подшипниками.
  • Подшипники имеют специальную смазку и не требуют обслуживания.
  • Центрирующий конус и конический вал изготовлены из высококачественного материала, закалены насквозь и финишно обработаны.

Применение: для обработки полых деталей, труб и т.д. Особенно подходит для тяжёлой обработки, когда одновременно требуется высокая точность.

Диаметр/Морс-конус 60/2 80/3 100/3 100/4 125/4
32 3000 Вращающийся центрирующий конус, усечённый конус
Наименьший диаметр 20 мм 30 мм 30 мм 30 мм 50 мм
Длина головки L 73 мм 86 мм 100 мм 101 мм 91 мм
Максимальное радиальное биение 0,005 мм 0,005 мм 0,005 мм 0,005 мм 0,007 мм
Максимальная скорость 4000 мин⁻¹ 3500 мин⁻¹ 3000 мин⁻¹ 3000 мин⁻¹ 3000 мин⁻¹
Для массы заготовки при D 200 кг 450 кг 500 кг 650 кг 800 кг
Для массы заготовки при D1 140 кг 250 кг 250 кг 300 кг 500 кг
Угол конуса a 60° 60° 75° 75° 75°
Диаметр/Морс-конус 125/5 150/5 200/5 150/6 200/6
32 3000 Вращающийся центрирующий конус, усечённый конус
Наименьший диаметр – – 50 мм – –
Длина головки L 92 мм 112 мм 136 мм 112 мм 136 мм
Максимальное радиальное биение 0,007 мм 0,007 мм 0,01 мм 0,01 мм 0,01 мм
Максимальная скорость 3000 мин⁻¹ 2800 мин⁻¹ 1800 мин⁻¹ 2800 мин⁻¹ 1800 мин⁻¹
Для массы заготовки при D 1800 кг 1900 кг 2000 кг 2800 кг 2800 кг
Для массы заготовки при D1 1400 кг 1200 кг 1000 кг 2000 кг 1800 кг
Угол конуса a – – 75° – –
