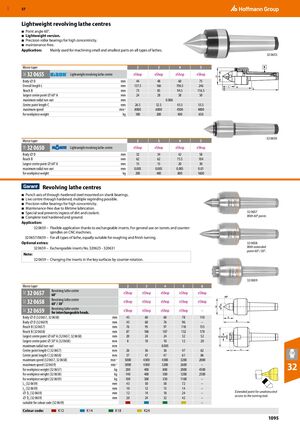

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1095

Предыдущая страница Следующая страница

Навигация

Облегченные револьверные центры

  • Угол вершины 60°.
  • Облегченная конструкция.
  • Прецизионные роликовые подшипники для высокой соосности.
  • Не требует обслуживания.

Применение: используется главным образом для обработки малогабаритных деталей на всех типах токарных станков.

Морзовский конус Облегченный револьверный центр
32 0655 2 3 4 5
eShop | eShop | eShop | eShop
Диаметр корпуса D, мм 44 48 60 75
Общая длина L, мм 137,5 166 196,5 246
Вылет B, мм 73 85 94,5 116,5
Наибольший диаметр вершины 60° A, мм 24 28 38 50
Максимальное радиальное биение, мм 0,006
Длина центра C, мм 26,5 32,5 43,5 55,5
Максимальная скорость вращения, мин⁻¹ 8000 6000 4500 4000
Для массы заготовки, кг 100 200 400 650
Морзовский конус Облегченный револьверный центр
32 0650 2 3 4 5
eShop | eShop | eShop | eShop
Диаметр корпуса D, мм 32 34 42 58
Вылет B, мм 62 62 75,5 104
Наибольший диаметр вершины 60° A, мм 15 15 20 30
Максимальное радиальное биение, мм 0,005 0,005 0,005 0,01
Для массы заготовки, кг 200 400 800 1600

Револьверные центры

  • Ось пуансона из закаленной стали установлена на опорных подшипниках хвостовика.
  • Подвижный центр полностью закален, возможна многократная переточка.
  • Прецизионные роликовые подшипники для высокой соосности.
  • Не требует обслуживания благодаря смазке на весь период эксплуатации.
  • Специальное уплотнение предотвращает попадание грязи и охлаждающей жидкости.
  • Весь инструмент закален и отшлифован.

Применение:

32 0659 – гибкое применение благодаря сменным наконечникам. Для общего применения на револьверах и противошпинделях станков ЧПУ.

32 0657/0659 – для всех типов токарных станков, одинаково подходит для черновой и чистовой обработки.

Дополнительные возможности:

32 0659 – сменные наконечники № 320625 - 320631

Примечание:

32 0659 – смена наконечников в базовых поверхностях путем поворота в противоположном направлении.

Морзовский конус Револьверный центр
2 3 4 5 6
32 0657 eShop eShop eShop eShop eShop
60°
Револьверный центр
32 0658 eShop eShop eShop eShop eShop
60° / 30°
Револьверный центр
32 0659 eShop eShop eShop eShop –
для сменных головок
Диаметр корпуса D (32 0657, 32 0658), мм 45 60 60 78 110
Диаметр корпуса D (32 0659), мм 45 60 76 96 –
Вылет B (32 0657), мм 76 95 97 118 155
Вылет B (32 0658), мм 87 106 107 132 178
Наибольший диаметр вершины 60° A (32 0657, 32 0658), мм 20 24 24 32 52
Наибольший диаметр вершины 30° A (32 0658), мм 8 10 10 12 20
Максимальное радиальное биение, мм 0,005
Длина центра C (32 0657), мм 26 36 36 47 62
Длина центра C (32 0658), мм 37 47 47 61 86
Максимальная скорость вращения (32 0657, 32 0658), мин⁻¹ 5000 4300 4300 3200 2000
Максимальная скорость вращения (32 0659), мин⁻¹ 5000 4300 3200 2600 –
Для массы заготовки (32 0657), кг 200 400 800 2000 4500
Для массы заготовки (32 0658), кг 140 400 500 1200 2500
Для массы заготовки (32 0659), кг 100 300 350 1100 –
L1 (32 0659), мм 43 50 58 72 –
L2 (32 0659), мм 10 12 13 14 –
⌀ D1 (32 0659), мм 12 14 18 24 –
⌀ D2 (32 0659), мм 20 24 32 42 –
Подходит для кодовой маркировки (32 0659) –
Кодовая маркировка: K12, K14, K18, K24

Удлиненная вершина для беспрепятственного доступа режущему инструменту.
