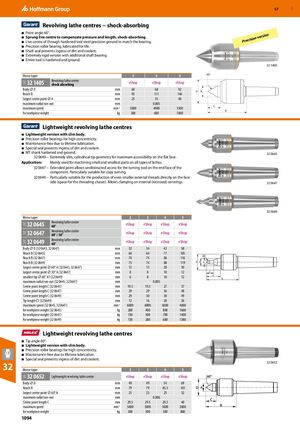

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1094

Предыдущая страница Следующая страница

Навигация

Револьверные центры токарного станка − виброизолирующие

  • Угол вершины 60°.
  • Пружинный подвижный центр для компенсации давления и длины, виброизолирующий.
  • Подвижный центр из закаленной инструментальной стали, прецизионно отшлифован в соответствии с подшипником.
  • Прецизионный роликоподшипник, смазанный на весь период эксплуатации.
  • Уплотнение вала предотвращает попадание грязи и охлаждающей жидкости.
  • Чрезвычайно жесткая конструкция с дополнительным опорным подшипником вала.
  • Весь инструмент закален и отшлифован.
Морзовский конус Револьверный центр
3 4 5
32 1405 eShop eShop eShop
Виброизолирующий
Диаметр корпуса D, мм 60 68 92
Вылет B, мм 95 111 146
Наибольший диаметр вершины центра A, мм 25 35 40
Максимальное радиальное биение, мм 0,005
Максимальная скорость вращения, мин⁻¹ 5000 4000 3500
Для массы заготовки, кг 300 600 1000

Облегченные револьверные центры

  • Облегченная конструкция с тонким корпусом.
  • Прецизионные роликовые подшипники для высокой соосности.
  • Не требует обслуживания благодаря смазке на весь период эксплуатации.
  • Специальное уплотнение предотвращает попадание грязи и охлаждающей жидкости.
  • Хвостовик Морзовского конуса закален и отшлифован.

32 0649 – чрезвычайно тонкая конструкция, цилиндрическая геометрия вершины для максимальной доступности на торцовой поверхности.

Применение: используется главным образом для обработки малогабаритных деталей на всех типах токарных станков.

32 0647 – удлиненная вершина обеспечивает режущему инструменту беспрепятственный доступ к торцовой поверхности детали. Особенно подходит для копирования при точении.

32 0649 – особенно подходит для производства даже более мелких наружных резьб непосредственно на торцовой поверхности (место для резьбовой гребенки). Позволяет крепление на внутреннем (утопленном) центрировании.

Морзовский конус Револьверный центр
2 3 4 5
32 0645 eShop eShop eShop eShop
60°
Револьверный центр
32 0647 eShop eShop eShop eShop
60° / 30°
Револьверный центр
32 0649 eShop eShop eShop eShop
Диаметр корпуса D (32 0645, 32 0647), мм 32 34 43 58
Вылет B (32 0645), мм 64 64 77 105
Вылет B (32 0647), мм 74 74 86 116
Вылет B (32 0649), мм 73 74 88 119
Наибольший диаметр вершины 60° A (32 0645, 32 0647), мм 15 15 20 30
Наибольший диаметр вершины 30° A (32 0647), мм 8 8 10 12
Наименьший диаметр вершины 60° A1 (32 0649), мм 6 8 10 12
Максимальное радиальное биение (32 0645, 32 0647), мм 0,005
Длина центра C (32 0645), мм 19,5 19,5 27 37
Длина центра C (32 0647), мм 29 29 36 48
Длина центра C (32 0649), мм 29 30 38 49
Длина вершины C1 (32 0649), мм 12 16 20 26
Максимальная скорость вращения (32 0645, 32 0647), мин⁻¹ 6000 6000 6000 4000
Для массы заготовки (32 0645), кг 200 400 800 1600
Для массы заготовки (32 0647), кг 150 300 700 1400
Для массы заготовки (32 0649), кг 130 280 680 1380

Облегченные револьверные центры

  • Угол вершины 60°.
  • Облегченная конструкция с тонким корпусом.
  • Прецизионные роликовые подшипники для высокой соосности.
  • Не требует обслуживания благодаря смазке на весь период эксплуатации.
  • Специальное уплотнение предотвращает попадание грязи и охлаждающей жидкости.
Морзовский конус Облегченный револьверный центр
32 0652 2 3 4 5
eShop | eShop | eShop | eShop
Диаметр корпуса D, мм 49 49 54 69
Вылет B, мм 79 79 85,5 103
Наибольший диаметр вершины 60° A, мм 25 25 25 32
Максимальное радиальное биение, мм 0,006
Длина центра C, мм 29,5 29,5 29,5 40
Максимальная скорость вращения, мин⁻¹ 5000 5000 5000 3800
Для массы заготовки, кг 500 500 500 800
