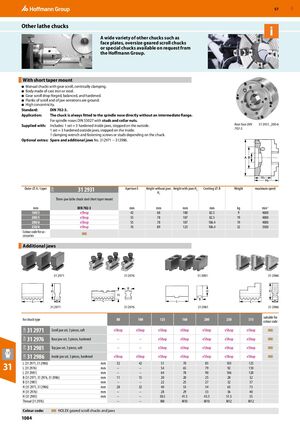

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1084

Предыдущая страница Следующая страница

Навигация

Другие токарные патроны

Широкий выбор других патронов, такие как поворотные плиты, увеличенные зубчатые револьверные патроны или специальные патроны доступны по запросу от Hoffmann Group.

С коротким конусным креплением

  • Ручные патроны с зубчатой спиралью, центрально зажимающие.
  • Корпус из чугуна или стали.
  • Зубчатая спираль ковано-штампованная, сбалансированная и закаленная.
  • Боки спирали и зубья губок шлифованы.
  • Высокая концентричность.

Стандарт: DIN 702-3.

Применение: патрон всегда устанавливается непосредственно на нос шпинделя без промежуточного фланца. Для носов шпинделей DIN 55027 с шпильками и гайками-кольцами.

Поставляется с: включает 1 комплект из 3 закаленных внутренних губок, ступенчатых снаружи; 1 комплект из 3 закаленных внешних губок, ступенчатых внутри; 1 зажимной ключ и крепежные винты или шпильки в зависимости от типа патрона.

Дополнительные опции: запасные и дополнительные губки № 312971 − 312986.

Внешний диаметр A / конус Тип патрона Апертура E Высота без губок H1 Высота с губками H2 Центрирующий диаметр B Масса Максимальная скорость
мм DIN 702-3 мм мм мм мм кг мин-1
160/5 eShop 42 68 100 82,5 9 4600
200/5 eShop 55 78 107 82,5 19 4000
200/6 eShop 55 78 107 106,4 19 4000
250/6 eShop 76 89 123 106,4 32 3500

Дополнительные губки

Для типа патрона 80 100 125 160 200 250 315 Подходит для цветового кода
31 2971 Комплект спиральных губок, 3 шт., мягкие eShop / eShop / eShop / eShop / eShop / eShop / eShop 32W
31 2976 Комплект основных губок, 3 шт., закаленные – / – / eShop / eShop / eShop / eShop / eShop 32W
31 2981 Комплект верхних губок, 3 шт., мягкие – / – / eShop / eShop / eShop / eShop / eShop 32W
31 2986 Комплект внутренних губок, 3 шт., закаленные eShop / eShop / eShop / eShop / eShop / eShop / eShop 32W
Параметр Единица 80 100 125 160 200 250 315
L (31 2971, 31 2986) мм 32 42 51 70 85 105 125
L (31 2976) мм – – 54 65 79 92 110
L (31 2981) мм – – 64 78 90 106 120
B (31 2971, 31 2976, 31 2986) мм 11 15 20 20 25 28 32
B (31 2981) мм – – 22 25 27 32 37
H (31 2971, 31 2986) мм 28 32 40 53 54 63 73
H (31 2976) мм – – 28 29 33 36 40
H (31 2981) мм – – 38,5 41,5 43,5 51,5 55
Резьба (31 2976) – – M8 M10 M10 M12 M12

Цветовой код: зубчатые револьверные патроны и губки HOLEX
