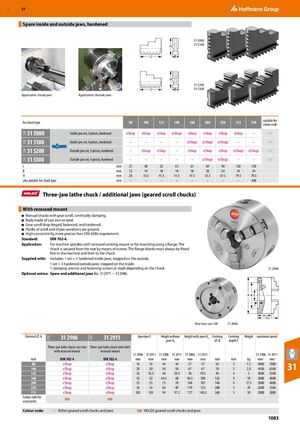

Запасные внутренние и внешние закаленные губки

Применение: внутренние губки; внешние губки

Для типа патрона 80 100 125 140 160 200 250 315 350 Подходит для цветового кода
31 5000 Комплект внутренних губок, 3 шт., закаленные eShop / eShop / eShop / eShop / eShop / eShop / eShop / eShop / – 33R
31 5100 Комплект внутренних губок, 4 шт., закаленные – / – / – / – / eShop / eShop / eShop / – / – 33R
31 5200 Комплект внешних губок, 3 шт., закаленные – / eShop / eShop / – / eShop / eShop / eShop / eShop / eShop 33R
31 5300 Комплект внешних губок, 4 шт., закаленные – / – / – / – / – / eShop / eShop / – / – 33R
Параметр Единица 80 100 125 140 160 200 250 315 350
L мм 37 48 52 61 61 69 90 130 130
B мм 12 14 18 18 18 20 24 34 34
H мм 26 33,5 41,5 41,5 47,5 53,5 67,5 79,5 79,5
Также подходит для типа патрона мм – – – – – – – – 400

Трехкулачковый токарный патрон / дополнительные губки (зубчатые револьверные патроны)

С утопленным креплением

  • Ручные патроны с зубчатой спиралью, центрально зажимающие.
  • Корпус из чугуна или стали.
  • Зубчатая спираль ковано-штампованная, сбалансированная и закаленная.
  • Боки спирали и зубья губок шлифованы.
  • Высокая концентричность, точнее, чем требование DIN 6386.

Стандарт: DIN 702-4.

Применение: для шпинделей машин с утопленным центрирующим креплением или для установки на фланец. Патрон закреплен сзади винтами. Заготовки фланцев всегда должны быть установлены сначала на машину, а затем на патрон.

Поставляется с: включает 1 комплект из 3 закаленных внутренних губок, ступенчатых снаружи; 1 комплект из 3 закаленных внешних губок, ступенчатых внутри; 1 зажимной ключ и крепежные винты или шпильки в зависимости от типа патрона.

Дополнительные опции: запасные и дополнительные губки № 312971 − 312986.

Внешний диаметр A Тип патрона Апертура E Высота без губок H1 Высота с губками H2 Центрирующий диаметр B Глубина центрирования C Масса Максимальная скорость
мм 31 2906 31 2911 31 2906 31 2911 31 2906 31 2911 31 2906 31 2911 31 2906 31 2911 31 2906 31 2911
Трехкулачковый токарный чугунный патрон с утопленным креплением DIN 702-4 / трехкулачковый токарный стальной патрон с утопленным креплением DIN 702-4 32W 32W
80 eShop / eShop 16 16 44 44 57 57 56 56 3 1,5 1,5 5000 7000
100 eShop / eShop 20 20 50 50 67 67 70 70 3 2,8 2,8 4500 6300
125 eShop / eShop 32 35,5 56 59,5 76 79,5 95 95 4 5 5 4000 5500
160 eShop / eShop 42 42 64,5 68 96,5 100 125 125 4 10 10 3600 4600
200 eShop / eShop 55 55 75 78 104 107 160 160 4 17,5 17,5 3000 4000
250 eShop / eShop 76 76 85 89 119 123 200 200 5 29 29 2500 3500
315 eShop / eShop 103 103 94 97,2 137 140,2 260 260 5 50 50 2000 2800

Цветовой код: зубчатые револьверные патроны и губки Röhm; зубчатые револьверные патроны и губки HOLEX
