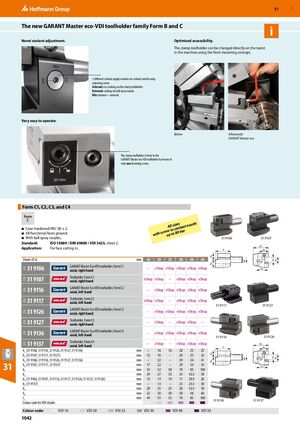

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1042

Предыдущая страница Следующая страница

Навигация

Новое семейство держателей GARANT Master eco-VDI, формы B и C

Новая система подвода охлаждающей жидкости

3 различных варианта подвода охлаждающей жидкости через переключатель охлаждения с использованием регулировочного винта:

  • Внутреннее: эко-охлаждение через зажимной держатель.
  • Внешнее: охлаждение через шариковую форсунку.
  • Комбинированное: внутреннее + внешнее.

Оптимизированная доступность

Зажимной держатель может быть изменён непосредственно на револьвере станка, используя концепцию передней установки.

Очень простая в управлении

Зажимной держатель крепится к держателю GARANT Master eco VDI с помощью только одного крепёжного винта.

До и после

До: Держатель GARANT Master eco с креплением пластины. После: Держатель GARANT Master eco с зажимным держателем.

Форма C1, C2, C3 и C4

  • Цементированный и закалённый HRC 58 ± 2.
  • Все рабочие поверхности шлифованы.
  • С шариковыми форсунками.

Все размеры с внутренней форсункой охлаждающей жидкости, резьбовое соединение до 80 бар.

Стандарт

ISO 10889 / DIN 69880 / VDI 3425, лист 2.

Применение

Для торцевой обработки.

Артикул Описание Диаметр хвостовика d1 (мм)
16 20 25 30 40 50
31 9106 Держатель GARANT Master Eco VDI, форма C1, аксиальный, правый – eShop eShop eShop eShop eShop
31 9107 Держатель, форма C1, аксиальный, правый eShop eShop – eShop eShop eShop
31 9116 Держатель GARANT Master Eco VDI, форма C2, аксиальный, левый – eShop eShop eShop eShop eShop
31 9117 Держатель, форма C2, аксиальный, левый eShop eShop – eShop eShop eShop
31 9126 Держатель GARANT Master Eco VDI, форма C3, аксиальный, правый – eShop eShop eShop eShop eShop
31 9127 Держатель, форма C3, аксиальный, правый – eShop – eShop eShop –
31 9136 Держатель GARANT Master Eco VDI, форма C4, аксиальный, левый – eShop eShop eShop eShop eShop
31 9137 Держатель, форма C4, аксиальный, левый – eShop – eShop eShop eShop
Параметр Диаметр хвостовика d1 (мм)
16 20 25 30 40 50
h1 (31 9106, 31 9116, 31 9126, 31 9127, 31 9136) (мм) – 16 16 20 25 25
h1 (31 9107, 31 9117, 31 9137) (мм) 12 16 – 20 25 32
h2 (31 9106, 31 9116, 31 9126, 31 9127, 31 9136) (мм) – 22 – 29 34 41
h2 (31 9107, 31 9117, 31 9137) (мм) 17 22 – 29 34 34
b1 (мм) 43 52 58 70 85 100
b2 (мм) 24 27 33 35 42,5 50
b3 (31 9106, 31 9107, 31 9116, 31 9117, 31 9126, 31 9127, 31 9136) (мм) 13 13 19 17 20,5 26
b3 (31 9137) (мм) – 13 – 23 25,5 30
h5 (мм) 20 25 25 28 32,5 50
h6 (мм) 22 30 30 38 48 60
l1 (мм) 44 55 55 70 85 100

Цветовой код для хвостовиков VDI

Цветовой код: VDI 16, VDI 20, VDI 25, VDI 30, VDI 40, VDI 50
