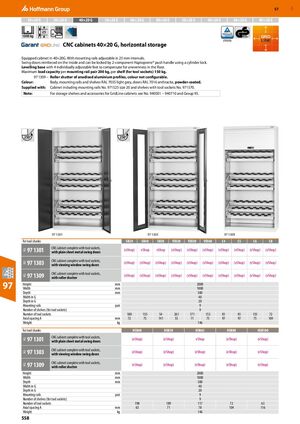

Шкафы ЧПУ 40×20 G, горизонтальное хранение
Оборудованный шкаф размером 40×20G. С монтажными рельсами, регулируемыми с шагом 25 мм. Распашные двери, усиленные изнутри, могут быть заблокированы двухкомпонентной ручкой Haptoprene® с цилиндрическим замком. Выравнивающее основание с 4 отдельно регулируемыми ножками для компенсации неровности пола. Максимальная грузоподъемность одной пары монтажных рельсов 200 кг, одной полки (для держателей инструмента) 150 кг.
Цвет: Корпус, монтажные рельсы и полки RAL 7035 светлый серый, двери RAL 7016 антрацит, покрытие порошком.
Поставляется с: Шкаф включая монтажные рельсы № 971525 размер 20 и полки с держателями инструмента № 971570.
Примечание: Для полок хранения и аксессуаров к шкафам GridLine см. № 940501–940710 и группу 95.
| Характеристика | SK30 | SK40 | SK50 | VDI20 | VDI30 | VDI40 | C4 | C5 | C6 | C8 |
|---|---|---|---|---|---|---|---|---|---|---|
| Высота (мм) | 2000 | |||||||||
| Ширина (мм) | 1000 | |||||||||
| Глубина (мм) | 500 | |||||||||
| Ширина в G | 40 | |||||||||
| Глубина в G | 20 | |||||||||
| Монтажные рельсы (пара) | 9 | |||||||||
| Количество полок (для держателей инструмента) | 9 | |||||||||
| Количество гнезд инструмента | 180 | 135 | 54 | 261 | 171 | 153 | 81 | 81 | 135 | 72 |
| Расстояние осей A (мм) | 72 | 75 | 141 | 55 | 71 | 75 | 97 | 97 | 75 | 104 |
| Вес (кг) | 146 | |||||||||
| Характеристика | HSK40 | HSK50 | HSK63 | HSK80 | HSK100 |
|---|---|---|---|---|---|
| Высота (мм) | 2000 | ||||
| Ширина (мм) | 1000 | ||||
| Глубина (мм) | 500 | ||||
| Ширина в G | 40 | ||||
| Глубина в G | 20 | ||||
| Монтажные рельсы (пара) | 9 | ||||
| Количество полок (для держателей инструмента) | 9 | ||||
| Количество гнезд инструмента | 198 | 189 | 117 | 72 | 63 |
| Расстояние осей A (мм) | 63 | 71 | 78 | 104 | 116 |
| Вес (кг) | 146 | ||||
