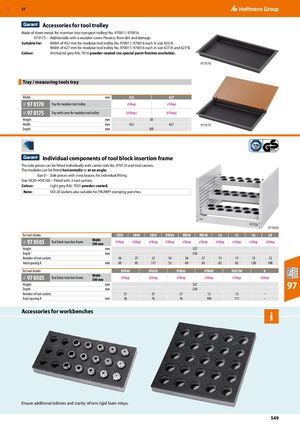

Принадлежности для тележки инструментов

Изготовлены из листового металла для установки в транспортные тележки №970011, 970016.

97 0175 – Дополнительно с деревянной крышкой. Защищает от грязи и повреждений.

Подходит для:

  • Ширина 452 мм для модульной тележки инструментов №970011, 970016 размер 425/A
  • Ширина 627 мм для модульной тележки инструментов №970011, 970016 размеры 627/A и 627/B

Цвет:

Антрацитово-серый RAL 7016, порошковое покрытие (специальные покрытия недоступны).

Поддон / поддон для измерительного инструмента

Артикул Наименование Ширина (мм)
97 0170 Поддон для модульной тележки инструментов 452 627
97 0175 Поддон с крышкой для модульной тележки инструментов 452 627
Параметр Значение
Высота (мм) 50
Ширина (мм) 452 / 627
Глубина (мм) 305

Отдельные компоненты рамы вставки блока инструментов

Боковые панели могут быть оснащены отдельно направляющими №970110 и держателями инструмента. Модули можно устанавливать горизонтально или под углом.

  • Размер 0 – боковые панели с поперечными связями; для индивидуальной установки
  • Размер SK30–HSK100 – оснащены 3 держателями инструмента

Цвет:

Светло-серый RAL 7035, порошковое покрытие.

Примечание:

Гнезда VDI 20 также подходят для пробивных пуансонов TRUMPF.

Тип державки SK30 SK40 SK50 VDI20 VDI30 VDI40 C4 C5 C6 C8
Ширина (мм) 500
Рама вставки блока инструментов 97 0505 eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop
Высота (мм) 327
Глубина (мм) 550
Количество гнезд инструмента 36 27 12 54 36 27 15 15 12 12
Осевой шаг A (мм) 69 85 117 52 69 85 82 82 128 108
Тип державки HSK40 HSK50 HSK63 HSK80 HSK100
Ширина (мм) 500
Рама вставки блока инструментов 97 0505 eShop eShop eShop eShop eShop
Высота (мм) 327
Глубина (мм) 550
Количество гнезд инструмента 51 27 27 12 12
Осевой шаг A (мм) 56 76 76 108 111

Принадлежности для верстаков

Обеспечение дополнительного порядка и ясности: жесткие поролоновые вкладыши eForm.
