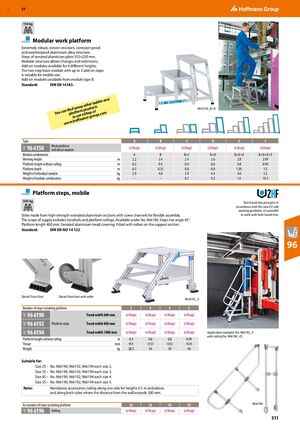

Модульная рабочая платформа
Исключительно прочная, устойчивая к кручению, коррозионностойкая и атмосферостойкая конструкция из алюминиевого сплава. Ступени из рифленого алюминиевого листа размером 555×250 мм. Модульная структура позволяет вносить изменения и расширения. Доступны дополнительные модули для 4 различных высот. Двухступенчатый базовый модуль с до 3 дополнительными ступенями подходит для мобильного использования. Дополнительные модули доступны начиная с модуля типа B. Стандарт: DIN EN 14183.
| Тип | A | B | C | D | E | F | |
|---|---|---|---|---|---|---|---|
| 96 6150 | Рабочая платформа отдельный модуль | ||||||
| Комбинация модулей | A | B | B+C | B+D | B+D+E | B+D+E+F | |
| Рабочая высота | м | 2,2 | 2,4 | 2,4 | 2,6 | 2,8 | 2,99 |
| Высота платформы без перил | м | 0,2 | 0,4 | 0,4 | 0,6 | 0,8 | 0,99 |
| Глубина платформы | м | 0,3 | 0,55 | 0,8 | 0,8 | 1,05 | 1,3 |
| Масса отдельного модуля | кг | 2,9 | 4,8 | 3,9 | 4,4 | 4,8 | 5,5 |
| Масса комбинации модулей | кг | – | – | 8,7 | 9,2 | 14 | 19,5 |
Ступени платформы, мобильные
Стойки из высокопрочных профилей из экструдированного алюминия с резьбовыми каналами для гибкой сборки. Поставка не включает ручки и ограды платформы. Доступны под номером 966196. Угол подъема ступеней 45°. Длина платформы 400 мм. Рифленое алюминиевое покрытие ступеней. Оснащена роликами на опорном участке. Стандарт: DIN EN ISO 14 122
Принцип работы со свободными руками: В соответствии с новыми директивами ЕС по безопасности труда возможна работа со свободными руками.
| Ширина ступени 600 мм | Ширина ступени 800 мм | Ширина ступени 1000 мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Количество ступеней включая платформу | 2 | 3 | 4 | 5 | 2 | 3 | 4 | 5 | 2 | 3 | 4 | 5 | |
| 96 6190 | Ступени платформы | Ступени платформы | Ступени платформы | ||||||||||
| 96 6192 | |||||||||||||
| 96 6194 | |||||||||||||
| Высота платформы без перил | м | 0,4 | 0,6 | 0,8 | 0,99 | 0,4 | 0,6 | 0,8 | 0,99 | 0,4 | 0,6 | 0,8 | 0,99 |
| Промежуток между ступенями | мм | 951 | 1151 | 1351 | 1541 | 951 | 1151 | 1351 | 1541 | 951 | 1151 | 1351 | 1541 |
| Масса | кг | 28,5 | 34 | 39 | 46 | 28,5 | 34 | 39 | 46 | 28,5 | 34 | 39 | 46 |
Подходит для:
- Размер 2S – №96 6190, 966192, 966194 каждого размера 2
- Размер 3S – №96 6190, 966192, 966194 каждого размера 3
- Размер 4S – №96 6190, 966192, 966194 каждого размера 4
- Размер 5S – №96 6190, 966192, 966194 каждого размера 5
Примечание: Обязательные аксессуары: перила с одной стороны при высотах 0,5 м и выше, с обеих сторон при расстоянии от стены свыше 200 мм.
| для количества ступеней включая платформу | 2S | 3S | 4S | 5S |
|---|---|---|---|---|
| 96 6196 | Перила | |||
