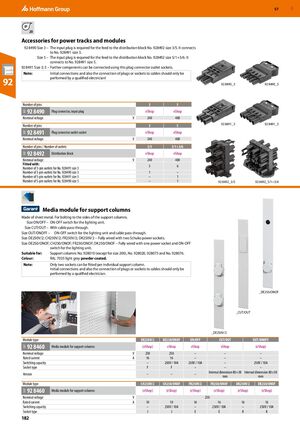

Производственная мебель и системы хранения Hoffmann Group 2026 - страница 182
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Режущие и зажимные инструменты Hoffmann Group 2026
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Средства индивидуальной защиты Hoffmann Group 2026 - Table of contents
- Transport systems
- Workstation systems
- Tool cabinets
- Cabinets, computer workstations,lockers
- GARANT GridLine accessories
- Completing the range
- GARANT Tool24 and HOLEX 24seven industrialvending solutions, CNC, ESD, office
- Environmental technology
- Storage technology, spatial systemsand containers
- Index, care instructions, overview of colours
Аксессуары для электрических рельсов и модулей
Штекеры и разъемы
92 8490
Размер 3 – входной штекер требуется для питания распределительного блока № 928492 размер 3/5. Подключается к № 928491 размер 3.
Размер 5 – входной штекер требуется для питания распределительного блока № 928492 размер 5/1+3/6. Подключается к № 928491 размер 5.
92 8491
Размер 3; 5 – дополнительные компоненты можно подключать, используя эти разъемные розетки.
Примечание: первоначальное подключение, а также подключение штекеров или розеток к кабелям должны выполняться только квалифицированным электриком!
| Параметр | 92 8490 Штекер входной | |
|---|---|---|
| Количество контактов | 3 | 5 |
| eShop | ✓ | ✓ |
| Номинальное напряжение (В) | 240 | 400 |
| Параметр | 92 8491 Разъемная розетка | |
|---|---|---|
| Количество контактов | 3 | 5 |
| eShop | ✓ | ✓ |
| Номинальное напряжение (В) | 240 | 400 |
| Параметр | 92 8492 Распределительный блок | |
|---|---|---|
| eShop | ✓ | ✓ |
| Номинальное напряжение (В) | 240 | 400 |
| Комплектуется: | ||
| Количество трехконтактных розеток для № 928491 размер 3 | 5 | – |
| Количество трехконтактных розеток для № 928490 размер 3 | 1 | – |
| Количество пятиконтактных розеток для № 928491 размер 5 | – | 1 |
| Количество пятиконтактных розеток для № 928490 размер 5 | – | 1 |
Модуль медиа для опорных стоек
Изготовлена из листового металла. Для болтового крепления к боковым сторонам опорных стоек.
- Размер ON/OFF – переключатель ВКЛ/ВЫКЛ для осветительного прибора.
- Размер CUT/OUT – с проходом для кабеля.
- Размер OUT/ONOFF – переключатель ВКЛ/ВЫКЛ для осветительного прибора и проход для кабеля.
- Размер DE250V/2; CH250V/2; FR250V/2; DK250V/2 – полностью укомплектована двумя розетками SCHUKO.
- Размер DE250/ONOF; CH250/ONOF; FR250/ONOF; DK250/ONOF – полностью укомплектована одной розеткой и переключателем ВКЛ/ВЫКЛ для осветительного прибора.
Применяется для: опорные стойки № 928010 (кроме размера 200), № 928020, 928075 и № 928076. Цвет: RAL 7035 светло-серый с порошковым покрытием.
Примечание: на одну опорную стойку можно установить максимум две розетки. Первоначальное подключение, а также подключение штекеров или розеток к кабелям должны выполняться только квалифицированным электриком.
| Тип модуля 92 8460 | DE250V/2 | DE250/ONOF | ON/OFF | CUT/OUT | OUT/ONOFF |
|---|---|---|---|---|---|
| eShop | ✓ | ✓ | ✓ | ✓ | ✓ |
| Номинальное напряжение (В) | 250 | 250 | – | – | – |
| Номинальный ток (А) | 16 | 16 | – | – | – |
| Коммутационная способность | – | 250В / 10А | 250В / 10А | – | 250В / 10А |
| Тип розетки | F | F | – | – | – |
| Версия | – | – | – | Внутреннее сечение 80×38 мм | Внутреннее сечение 80×38 мм |
| Тип модуля 92 8460 | CH250V/2 | CH250/ONOF | FR250V/2 | FR250/ONOF | DK250V/2 | DK250/ONOF |
|---|---|---|---|---|---|---|
| eShop | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Номинальное напряжение (В) | 250 | |||||
| Номинальный ток (А) | 10 | 10 | 16 | 16 | 16 | 16 |
| Коммутационная способность | – | 250В / 10А | – | 250В / 10А | – | 250В / 10А |
| Тип розетки | J | J | E | E | K | K |
