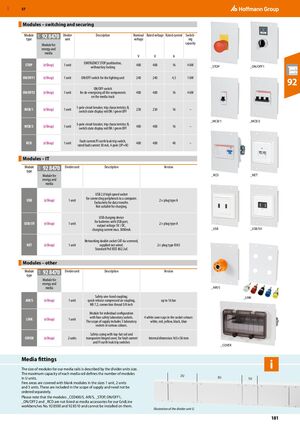

Модули – переключение и защита
| Тип модуля 92 8470 | Разделитель | Описание | Номинальное напряжение (В) | Напряжение (В) | Номинальный ток (А) | Коммутационная способность |
|---|---|---|---|---|---|---|
| STOP | 1 единица | кнопка АВАРИЙНОЙ ОСТАНОВКИ без блокировки ключом | 400 | 400 | 16 | 4 кВт |
| ON/OFF1 | 1 единица | переключатель ВКЛ/ВЫКЛ для осветительного прибора | 240 | 240 | 4,5 | 1 кВт |
| ON/OFF2 | 1 единица | переключатель ВКЛ/ВЫКЛ для обесточивания всех компонентов на траверсе медиа | 400 | 400 | 16 | 4 кВт |
| MCB/1 | 1 единица | однополюсный автоматический выключатель, характеристика срабатывания B, индикация состояния красный ВКЛ / зеленый ВЫКЛ | 230 | 230 | 16 | – |
| MCB/3 | 1 единица | трехполюсный автоматический выключатель, характеристика срабатывания B, индикация состояния красный ВКЛ / зеленый ВЫКЛ | 400 | 400 | 16 | – |
| RCD | 1 единица | выключатель дифференциального тока/УЗО, номинальный дифференциальный ток 30 мА, четырехполюсный (3P+N) | 400 | 400 | 40 | – |
Модули – ИТ
| Тип модуля 92 8470 | Разделитель | Описание | Версия |
|---|---|---|---|
| USB | 1 единица | розетка USB 2.0 высокоскоростная для подключения периферийных устройств к компьютеру. Исключительно для передачи данных. Не подходит для зарядки. | 2× разъем типа A |
| USB/5V | 1 единица | устройство зарядки USB для батарей с портом USB, выходное напряжение 5В / DC, ток зарядки макс. 3000 мА. | 2× разъем типа A |
| NET | 1 единица | сетевая двойная розетка CAT-6a экранированная, поставляется без подключения. Стандарт PoE IEEE 802.3af. | 2× разъем типа RJ45 |
Модули – прочие
| Тип модуля 92 8470 | Разделитель | Описание | Версия |
|---|---|---|---|
| AIR/S | 1 единица | безопасное односторонее соединение; быстроразъемный штуцер сжатого воздуха, NB 7.2; резьба подключения 3/8 дюйма | до 16 бар |
| LINK | 1 единица | модуль для индивидуальной конфигурации с четырьмя безопасными лабораторными розетками. В комплект входят 5 лабораторных розеток разных цветов. | 4 белые крышки в цветах розеток: белый, красный, желтый, черный, синий |
| COVER | 2 единицы | защитный кожух с верхней рейкой DIN и прозрачной откидной крышкой для автоматических выключателей и УЗО | Внутреннее сечение 165×50 мм |
Фитинги медиа
Размер модулей для наших траверс медиа описывается размером разделителей. Максимальная вместимость каждой траверсы медиа определяет количество модулей в единицах U. Свободные зоны закрыты пустыми модулями размером 1, 2 и 3 единицы. Они входят в объем поставки и не требуют отдельного заказа.
Внимание: модули _CEE400/5, AIR/S, _STOP, ON/OFF1, _ON/OFF2 и _RCD не указаны как аксессуары медиа для наших рабочих столов GridLine № 92 8500 и 92 8510 и не могут быть установлены на них.
