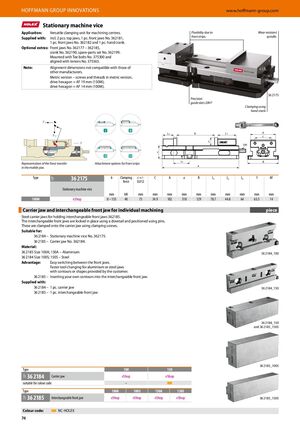

Тиски для стационарного станка

Применение: Универсальный зажимной узел для обрабатывающих центров.

Комплектация: Включая 2 шт. верхние губки, 1 шт. передние губки № 362181, 1 шт. передние губки № 362182 и 1 шт. рычаг.

Дополнительные предложения: Передние губки № 362177–362185, рычаг № 362190, набор запасных частей № 362199. Установлены с T-образными болтами № 375300 и выравнены с шпонками № 375365.

Примечание: Размеры выравнивания несовместимы с размерами других производителей. Метрическая версия – винты и резьба в метрической версии, привод шестигранник = AF 19 мм (150M), привод шестигранник = AF 14 мм (100M).

Несущая губка и взаимозаменяемая передняя губка для индивидуальной обработки

Стальные несущие губки для удержания взаимозаменяемых передних губок 362185. Взаимозаменяемые передние губки фиксируются с помощью типа «ласточкин хвост» и позиционируются с помощью штифтов. Они зажимаются на несущей губке с помощью зажимных винтов.

Подходит для: 36 2184 – тиски для стационарного станка № 362175. 36 2185 – несущая губка № 362184.

Материал: 36 2185 размер 100A; 150A – алюминий; 36 2184 размер 100S; 150S – сталь

Преимущество: Лёгкое переключение между передними губками. Более быстрая смена инструмента для алюминиевых или стальных губок с контурами или формами, предоставленными заказчиком. 36 2185 – вставка ваших собственных контуров во взаимозаменяемую переднюю губку.

Комплектация: 36 2184 – 1 шт. несущая губка; 36 2185 – 1 шт. взаимозаменяемая передняя губка
