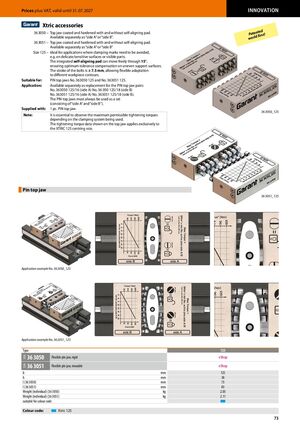

Комплектующие Xtric

36 3050 – верхняя губка, покрытая и закалённая с подвижной выравнивающей подушечкой и без неё. Доступны отдельно как «сторона A» или «сторона B».

36 3051 – верхняя губка, покрытая и закалённая с подвижной выравнивающей подушечкой и без неё. Доступны отдельно как «сторона A» или «сторона B»

Размер 125 – идеален для применений, где необходимо избежать следов зажима, например на деликатных/чувствительных поверхностях или видимых деталях.

Интегрированная подвижная выравнивающая подушечка может свободно перемещаться на 15°, обеспечивая оптимальную компенсацию допуска на неровных опорных поверхностях. Ход болтов ± 7,5 мм, позволяющий гибкую адаптацию к различным контурам изделия.

Подходит для: PIN верхних губок № 363050 125 и № 363051 125.

Применение: Доступны отдельно как замена для пар верхних губок PIN: № 363050 125/16 (сторона A) № 36 050 125/18 (сторона B) № 363051 125/16 (сторона A) № 363051 125/18 (сторона B). Верхние губки PIN всегда должны использоваться как набор (состоящий из «стороны A» и «стороны B»).

Комплектация: 1 шт. верхняя губка PIN.

Примечание: Необходимо соблюдать максимально допустимые крутящие моменты затяжки в зависимости от используемой системы зажима. Данные о крутящем моменте затяжки, показанные на верхней губке, применяются исключительно к тискам центрирующим XTRIC 125.
