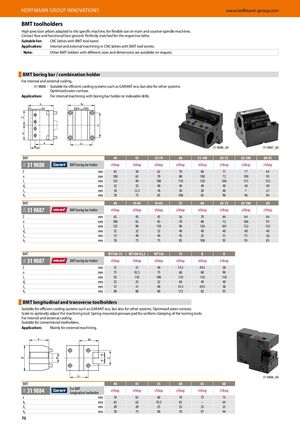

Эко BMT продольный держатель инструмента

Высокоточные пиноли, адаптированные к конкретной машине, для гибкого использования на основных и противошпиндельных машинах.

Поверхность контакта и функциональная поверхность шлифованы. Идеально подобраны для соответствующего токарного станка.

Подходит для: CNC-токарные станки с револьверной головкой инструмента BMT.

Применение: Внутренняя и внешняя обработка на CNC-токарных станках с револьверными головками инструмента BMT.

Примечание: Другие держатели BMT с различными размерами и размерами доступны по запросу.

Для внутреннего и внешнего охлаждения.

31 9888 – подходит для эффективных систем охлаждения таких как GARANT eco, но также для других систем. Оптимизированный внешний контур.

Применение: Для внутренней обработки с держателем растачивающего вала или индексируемыми сверлами.

BMT	40	45	55-70	60	55-100	65-72	65-100	68-95
Держатель растачивающего вала BMT	31 9888
Z, мм	65	50	62	70	60	77	77	64
x, мм	100	65	70	80	100	72	100	95
l1, мм	125	90	100	110	130	106	131	123
da, мм	32	32	40	40	40	40	40	40
L3, мм	10	12,5	18	30	20	40	7	21
h1, мм	78	75	85	108	85	96	96	84

BMT	40	45-65	45-85	55	60	65-72	65-100	68
Держатель растачивающего вала BMT	31 9887
Z, мм	65	45	45	56	70	64	64	64
x, мм	100	65	85	70	80	72	100	95
l1, мм	125	90	110	90	120	105	132	132
da, мм	32	32	32	40	40	40	40	40
L3, мм	13	40	40	45	25	51	51	26
h1, мм	78	75	75	85	108	95	95	85

BMT	WT100-75	WT100-92,5	WT150	75	B	O
Держатель растачивающего вала BMT	31 9887
Z, мм	31	31	40	74,5	49,5	58
x, мм	75	92,5	75	60	80	90
l1, мм	92	110	100	110	110	118
da, мм	25	25	32	60	40	40
L3, мм	31	31	40	74,5	49,5	58
h1, мм	80	80	80	112	82	95

Подходит для эффективных систем охлаждения таких как GARANT eco, но также для других систем. Оптимизированный внешний контур.

Шкала для оптимальной регулировки инструмента обработки. Пружинный прижимной элемент для равномерного зажима токарных инструментов.

Для внутреннего и внешнего охлаждения. Подходит для обычных держателей инструмента.

Применение: Главным образом для внешней обработки.
