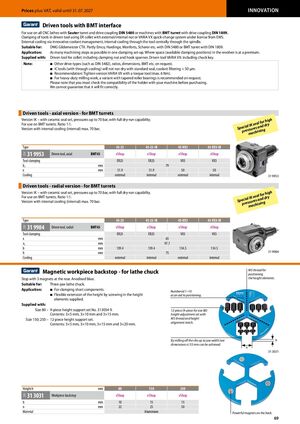

Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027 - страница 69

Цены с НДС, действительны до 31.07.2027

Приводные инструменты с интерфейсом BMT

Для использования на всех CNC-токарных станках с револьверной головкой Sauter и муфтой привода DIN 5480 или на машинах с револьверной головкой BMT и муфтой привода DIN 1809.

Зажим инструментов в приводном инструменте с помощью цанговых патронов ER с внешней/внутренней гайкой или быстросменной системы VARIA VX по лицензии EWS.

Внешнее охлаждение через инновационную систему управления охладителем, внутреннее охлаждение через инструмент централизованно через шпиндель.

Подходит для: DMG Gildemeister CTX. Частично Emco, Hardinge, Monforts, Scherer и т. д. с DIN 5480 или револьверной головкой BMT с DIN 1809.

Применение: Максимально возможное количество операций обработки в одной установке зажима. Где пространство (доступные позиции зажима) в револьвере ограничено.

Комплектация: Приводной инструмент для цанги: включая зажимную гайку и гаечный ключ. Приводной инструмент VARIA VX: включая ключ патрона.

Примечание:

• Другие типы привода (такие как DIN 5482), передаточные числа, размеры, BMT и т. д. по запросу.
• Инструменты IC (с сквозным охлаждением) не будут работать в сухом режиме со стандартным уплотнением, фильтрация охладителя < 50 µm.
• Рекомендация: затягивать версию VARIA VX с помощью инструмента для измерения крутящего момента (макс. 6 Нм).
• Для тяжёлых работ по фрезерованию рекомендуется вариант с коническими роликовыми подшипниками по запросу.

Обратите внимание, что перед покупкой необходимо проверить совместимость держателя с вашей машиной. Мы не можем гарантировать, что она будет работать правильно.

Приводные инструменты — осевая версия — для револьверных головок BMT

Версия IK – с набором керамических уплотнений, давление до 70 бар, с полной способностью работать всухую.

Для использования на револьверных головках BMT. Передаточное число 1:1.

Версия с внутренним охлаждением (внутренняя) макс. 70 бар.

Приводные инструменты — радиальная версия — для револьверных головок BMT

Версия IK – с набором керамических уплотнений, давление до 70 бар, с полной способностью работать всухую.

Для использования на револьверных головках BMT. Передаточное число 1:1.

Версия с внутренним охлаждением (внутренняя) макс. 70 бар.

Магнитный упор для изделия — для токарного патрона

Упор с 3 магнитами сзади. Анодирован синим цветом.

Подходит для: Трёхкулачковый токарный патрон.

Применение:

• Для зажима коротких компонентов
• Гибкое расширение высоты путём ввинчивания поставляемых элементов регулировки высоты

Комплектация:

• Размер 80 – набор из 9 элементов регулировки высоты № 313034 9. Содержит: 3×5 мм, 3×10 мм и 3×15 мм
• Размер 150; 250 – набор из 12 элементов регулировки высоты. Содержит: 3×5 мм, 3×10 мм, 3×15 мм и 3×20 мм

Путём фрезерования рёбер до ширины кулачка (см. размеры n) можно достичь 55 мм. На спине размещены мощные магниты.
