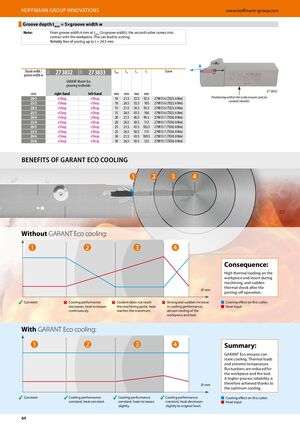

Глубина канавки tmax = 5×ширина канавки w

Примечание: Начиная с ширины канавки 6 мм при tmax (5×ширина канавки) второй резец вступает в контакт с заготовкой. Это может привести к царапанию. Надежно без царапания до t = 24,5 мм.

Ширина державки / ширина канавки w 27 3832 Держатель резца для обработки канавок GARANT Master Eco 27 3833 tmax L4 L1 L Винт
мм правостороннее левостороннее мм мм мм мм
20/2 eShop eShop 10 21,5 33,5 92,5 279815 6 (TX25; 6 Nm)
25/2 eShop eShop 10 26,5 33,5 105 279815 6 (TX25; 6 Nm)
20/3 eShop eShop 15 21,5 34,5 93,5 279815 6 (TX25; 6 Nm)
25/3 eShop eShop 15 26,5 43,5 106 279815 6 (TX25; 6 Nm)
20/4 eShop eShop 20 21,5 40,5 99,5 279815 7 (TX30; 8 Nm)
25/4 eShop eShop 20 26,5 50,5 112 279815 7 (TX30; 8 Nm)
20/5 eShop eShop 25 21,5 43,5 102,5 279815 7 (TX30; 8 Nm)
25/5 eShop eShop 25 26,5 50,5 115 279815 7 (TX30; 8 Nm)
20/6 eShop eShop 30 21,5 43,5 109,5 279815 7 (TX30; 8 Nm)
25/6 eShop eShop 30 26,5 50,5 122 279815 7 (TX30; 8 Nm)

Преимущества охлаждения GARANT Eco

Без охлаждения GARANT Eco:

Постоянное: производительность охлаждения снижается, тепло увеличивается непрерывно.

Охлаждающая жидкость не достигает точки резания, тепло достигает максимума.

Сильное и внезапное увеличение производительности охлаждения, резкое охлаждение заготовки и инструмента.

Эффект охлаждения на режущем инструменте. Тепловой поток: постоянный, резкое тепловое потрясение и внезапное охлаждение заготовки и инструмента во время операции отрезки.

Последствие: высокая тепловая нагрузка на заготовку и пластину при резании, резкое тепловое потрясение после операции отрезки.

С охлаждением GARANT Eco:

Постоянное: производительность охлаждения постоянна, тепло постоянно.

Производительность охлаждения постоянна, тепло увеличивается незначительно.

Производительность охлаждения постоянна, тепло уменьшается незначительно до исходного уровня.

Эффект охлаждения на режущем инструменте. Тепловой поток: постоянный.

Итоговое резюме: охлаждение GARANT Eco обеспечивает постоянное охлаждение. Тепловые нагрузки и экстремальные колебания температуры снижаются для заготовки и инструмента. Таким образом, благодаря оптимальному охлаждению достигается более высокая надежность процесса.
