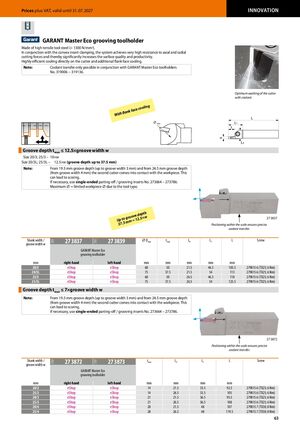

Держатель резца для обработки канавок GARANT Master Eco

Изготовлен из высокопрочной инструментальной стали (> 1300 Н/мм²). В сочетании с выпуклым зажимом пластины система достигает очень высокой устойчивости к осевым и радиальным силам резания и таким образом значительно повышает качество поверхности и производительность. Высокоэффективное охлаждение прямо на режущем инструменте и дополнительное охлаждение задней поверхности.

Примечание: подача охлаждающей жидкости возможна только в сочетании с держателями резца GARANT Master Eco № 319006 − 319136.

Оптимальное охлаждение режущего инструмента охлаждающей жидкостью.

Глубина канавки tmax ≤ 12,5×ширина канавки w

• Размер 20/3; 25/3 – 10×w
• Размер 20/3L; 25/3L – 12,5×w (глубина канавки до 37,5 мм)

Примечание: Начиная с глубины канавки 19,5 мм (при ширине канавки до 3 мм) и с глубины канавки 24,5 мм (при ширине канавки от 4 мм) второй резец вступает в контакт с заготовкой. Это может привести к царапанию. При необходимости используйте односторонние пластины для отрезки/обработки канавок № 273664 – 273786. Максимальный Ø = ограниченный диаметр заготовки из-за типа инструмента.

Глубина канавки tmax ≤ 7×ширина канавки w

Примечание: Начиная с глубины канавки 19,5 мм (при ширине канавки до 3 мм) и с глубины канавки 24,5 мм (при ширине канавки от 4 мм) второй резец вступает в контакт с заготовкой. Это может привести к царапанию. При необходимости используйте односторонние пластины для отрезки/обработки канавок № 273664 – 273786.

Позиционирование в пределах шкалы обеспечивает точную подачу охлаждающей жидкости.
