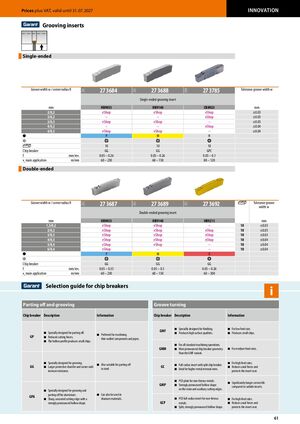

Пластины для обработки канавок

Односторонние

Ширина канавки w / радиус закругления углов R 27 3684 27 3688 27 3785 Допуск ширины канавки w
мм HB9035 HB9140 CBN925 мм
2/0,2 eShop eShop eShop ±0.03
3/0,2 – – eShop ±0.03
3/0,3 eShop eShop – ±0.03
4/0,2 – – eShop ±0.04
4/0,3 eShop eShop – ±0.04
Ломатель стружки P 10 GG M 10 GG H 10 GPC
f 0.05 – 0.26 0.05 – 0.26 0.03 – 0.1 мм/об.
vc основная область применения 60 – 230 60 – 150 80 – 120 м/мин

Двусторонние

Ширина канавки w / радиус закругления углов R 27 3687 27 3689 27 3692 Допуск ширины канавки w
мм HB9035 HB9140 HB9215 мм
1,5/0,2 eShop eShop – ±0.03
2/0,2 eShop eShop eShop ±0.03
3/0,3 eShop eShop eShop ±0.03
4/0,3 eShop eShop eShop ±0.04
5/0,4 eShop eShop – ±0.04
6/0,4 eShop – – ±0.04
Ломатель стружки P GG M GG K GG
f 0.05 – 0.35 0.05 – 0.3 0.05 – 0.26 мм/об.
vc основная область применения 60 – 230 60 – 150 60 – 300 м/мин

Руководство по выбору ломателей стружки

Отрезка и обработка канавок Обработка канавок
Ломатель стружки Описание Ломатель стружки Описание
GP
  • Специально разработан для отрезки.
  • Пониженные силы резания.
  • Полый профиль создает мелкую стружку.
  • Рекомендуется для обработки тонкостенных деталей и труб.
 GMF
  • Специально разработан для чистовой обработки.
  • Малая подача.
  • Высокое качество поверхности.
  • Мелкая стружка.
GG
  • Специально разработан для обработки канавок.
  • Подходит также для отрезки в стали.
  • Больший защитный фаска и радиусы углов повышают стойкость.
 GMM
  • Для всех стандартных операций резания.
  • Средняя подача.
  • Более выраженная геометрия ломателя стружки, чем вариант GMF.
GPA
  • Специально разработан для обработки канавок и отрезки алюминия.
  • Острое, неполированное режущее ребро с ярко выраженной полой формой.
 GC
  • Высокая производительность удаления металла.
  • Пластина с полным радиусом и разделенным ломателем стружки.
  • Снижает осевые силы и защищает посадку пластины.
GMP
  • Ярко выраженная полая форма на главной и вспомогательной режущих кромках.
  • Также может применяться в титановых материалах.
  • Пластина PCD для цветных металлов.
  • Значительно более длительный срок службы по сравнению с пластинами из твердого сплава.
GCP
  • Пластина PCD с полным радиусом для цветных металлов.
  • Разделенная, ярко выраженная полая форма.
  • Высокая подача.
  • Снижает осевые силы и защищает посадку пластины.
