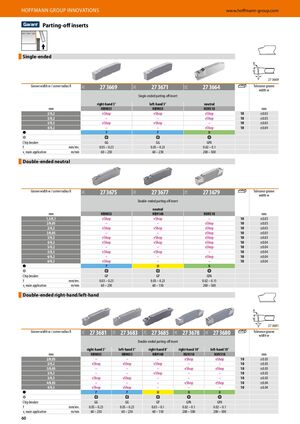

Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027 - страница 60

Предыдущая страница Следующая страница

Навигация

Пластины для отрезки

Односторонние

Ширина канавки w / радиус закругления углов R 27 3669 27 3671 27 3664 Допуск ширины канавки w
мм правостороннее 5° HB9035 левостороннее 5° HB9035 нейтральное HU9310 мм
2/0,2 eShop eShop eShop ±0.03
3/0,2 – – eShop ±0.03
3/0,3 eShop eShop – ±0.03
4/0,2 – – eShop ±0.04
Ломатель стружки P GG P GG N GPA
f 0.05 – 0.23 0.05 – 0.23 0.02 – 0.1 мм/об.
vc основная область применения 60 – 230 60 – 230 200 – 500 м/мин

Двусторонние нейтральные

Ширина канавки w / радиус закругления углов R 27 3675 27 3677 27 3679 Допуск ширины канавки w
мм HB9035 HB9140 HU9310 мм
1,5/0,1 eShop eShop – ±0.03
2/0,05 – – eShop ±0.03
2/0,2 eShop eShop eShop ±0.03
3/0,05 – – eShop ±0.03
3/0,2 eShop eShop eShop ±0.03
4/0,2 eShop eShop eShop ±0.04
5/0,2 – – eShop ±0.04
5/0,3 eShop eShop – ±0.04
6/0,2 – – eShop ±0.04
6/0,3 eShop – – ±0.04
Ломатель стружки P GP M GP N GPA
f 0.03 – 0.25 0.03 – 0.23 0.02 – 0.15 мм/об.
vc основная область применения 60 – 230 60 – 150 200 – 500 м/мин

Двусторонние право-/левостороннее

Ширина канавки w / радиус закругления углов R 27 3681 27 3683 27 3685 27 3678 27 3680 Допуск ширины канавки w
мм правостороннее 5° HB9035 левостороннее 5° HB9035 правостороннее 8° HB9140 правостороннее 10° HU9310 левостороннее 10° HU9310 мм
2/0,05 – – – eShop eShop ±0.03
2/0,2 eShop eShop eShop – – ±0.03
3/0,05 – – – eShop eShop ±0.03
3/0,2 – – eShop – – ±0.03
3/0,3 eShop eShop – – – ±0.03
4/0,05 – – – eShop eShop ±0.04
4/0,3 eShop eShop – – – ±0.04
Ломатель стружки P GG P GG M GP N GPA N GPA
f 0.05 – 0.23 0.05 – 0.23 0.03 – 0.1 0.02 – 0.1 0.02 – 0.1 мм/об.
vc основная область применения 60 – 230 60 – 230 60 – 150 200 – 500 200 – 500 м/мин
